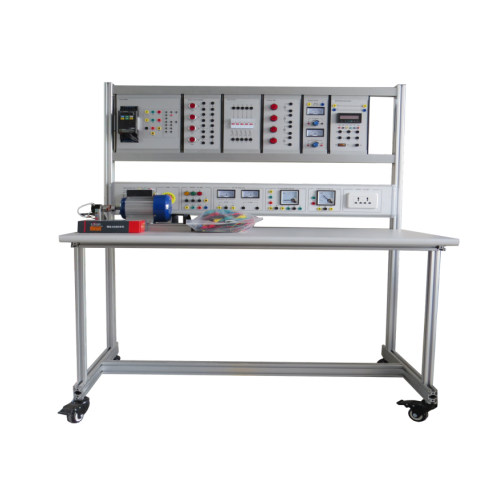

Banco de entrenamiento escolar para accionamientos eléctricos de CA ZE3122O, equipo de laboratorio escolar, equipo educativo de capacitación eléctrica.1. Descripción general del producto
1.1 Descripción general
Este dispositivo de capacitación incluye componentes de control industrial, como convertidores de frecuencia y motores. Mediante experimentos relacionados, podrá familiarizarse con las características operativas de los motores de inducción y el uso de diversos componentes de control industrial, dominar sus principios y métodos de control, y desarrollar los conocimientos y habilidades correspondientes de los estudiantes. Es adecuado para la enseñanza y la evaluación de la formación profesional en carreras afines en escuelas profesionales superiores, universidades, escuelas profesionales secundarias y escuelas técnicas.
1.2 Características
(1) La plataforma de capacitación adopta una estructura de columna de perfil de aluminio. Su diseño general es simple y amplio. La base está equipada con ruedas universales que se pueden mover con flexibilidad y la altura se puede ajustar individualmente según las condiciones del terreno. El instrumento de medición y la fuente de alimentación de capacitación se instalan en una caja colgante integrada, fácil de usar y resistente a los daños.
(2) Equipado con motores eléctricos y configuraciones completas.
(3) La combinación de software y hardware permite completar el contenido de capacitación de diversas materias.
(4) La plataforma de capacitación cuenta con un buen sistema de protección de seguridad.
2. Parámetros de rendimiento
(1) Potencia de entrada: Sistema trifásico de cinco hilos 380 V ± 10 % 60 Hz
(2) Dimensiones: 1600 mm × 800 mm × 1500 mm
(3) Capacidad total de la máquina: < 2 kVA
(4) Peso: < 250 kg
(5) Condiciones de trabajo: Temperatura ambiente: -10 °C ～ +40 °C, humedad relativa: < 85 % (25 °C)
3. Composición del producto
3.1 Mesa de entrenamiento
3.2 Caja de alimentación
3.3 Módulo de soporte
4. Contenido del entrenamiento
4.1 Experimento de control del inversor de motor asíncrono de jaula de ardilla trifásico
4.2 Experimento de control del inversor de motor asíncrono de jaula de ardilla trifásico, control de terminales (control analógico externo)
4.3 Experimento de arranque en estrella de un motor asíncrono de jaula de ardilla trifásico
