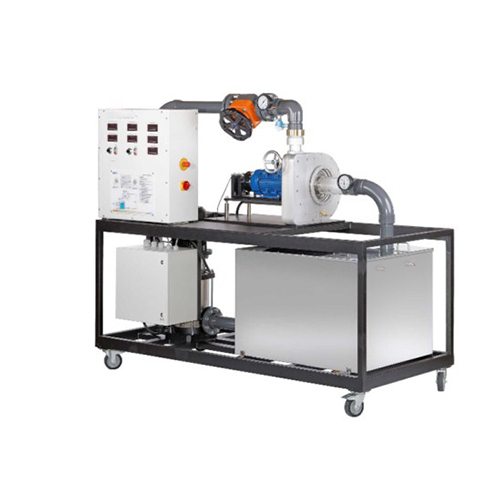

TB-220726-V-107 Sistema de Entrenamiento de Turbinas de Acción, Equipo Didáctico, Equipo de Formación Profesional, Equipo de Laboratorio de Mecánica de Fluidos

El sistema debe cubrir los siguientes objetivos de formación:
Estudio de experimentos fundamentales con una bomba centrífuga
Determinación de curvas típicas de turbina
Investigación de curvas de rendimiento a diferentes velocidades de la turbina
Estudio de eficiencias
Estudio del principio de funcionamiento de una turbina de acción
Curvas características a presión constante
Familiarización con la relación entre el par y la velocidad
Estudio de la dependencia de la eficiencia con la velocidad
Estudio de la dependencia del caudal con la velocidad
Estudio de la dependencia de la potencia hidráulica y mecánica con la velocidad
Evaluación de valores de medición y características con base en la teoría
Investigación del comportamiento a carga parcial controlando el número de boquillas en comparación con el control del acelerador

El sistema comprende lo siguiente:
1. Unidad base para la unidad de turbina de acción
Especificaciones técnicas mínimas requeridas (similares o mejores que):
Velocidad de bomba variable mediante convertidor de frecuencia
Sensores de caudal y presión
No debería requerir dispositivos adicionales Con cableado propenso a errores
Instrumentación integrada basada en microprocesador
Visualización y evaluación de los valores medidos, así como el funcionamiento de la unidad mediante software
Bomba con un consumo de energía de 0,66 kW y una altura de al menos 35 m
Depósito de agua transparente de 15 l
Rango de medición del caudal: de 4 a 50 l/min
Rango de medición de la presión: de -1 a 5 bar
Unidad de adquisición de datos con software con funciones de control
Interfaz USB
PC Core i7, DVD+/-RW, 8 GB de RAM, disco duro de 1 TB, ratón óptico, teclado multimedia, monitor LED de 21"
Unidad de turbina de 2.ª acción
Especificaciones técnicas mínimas requeridas (similares o mejores que):
Carcasa transparente
Distribuidor con 4 boquillas
Boquillas activas ajustables mediante válvulas
Freno de corrientes parásitas ajustable y sin desgaste como carga de la turbina
Turbina con una potencia de salida de 28 W a 3580 rpm y un diámetro de rotor de 50 mm
Sensor de fuerza con un rango de medición de par: de 0 a 0,5 Nm
Sensor óptico de velocidad con rango de medición de 0 a 8900 rpm
