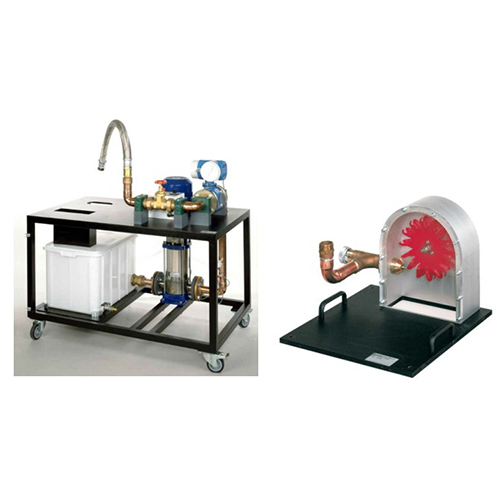

TB-220726-V-106 Sistema Avanzado de Entrenamiento en Turbinas Pelton Equipo Didáctico Equipo de Formación Profesional Equipo de Laboratorio de Mecánica de Fluidos
El sistema debe cubrir los siguientes objetivos de formación:
Estudio de experimentos fundamentales con una bomba centrífuga
Determinación de curvas típicas de turbina
Investigación de curvas de rendimiento a diferentes velocidades de la turbina
Estudio de eficiencias
Estudio del principio de funcionamiento de una turbina Pelton
Estudio de la dependencia de la eficiencia con la velocidad
Estudio de la dependencia del caudal con la velocidad
Estudio de la relación entre la potencia hidráulica y la potencia mecánica
Evaluación de valores de medición y características con base en la teoría
Investigación del comportamiento de carga parcial con control de aguja en comparación con el control de aceleración
El sistema comprende lo siguiente:
1. Unidad base para la unidad de turbina Pelton
Especificaciones técnicas mínimas requeridas (similares o mejores que):
Velocidad de bomba variable mediante convertidor de frecuencia
Sensores de caudal y presión
No debe requerir dispositivos adicionales con cableado propenso a errores
Instrumentación integrada basada en microprocesador
Pantalla y Evaluación de los valores medidos y funcionamiento de la unidad mediante software.
Bomba con un consumo de energía de 0,66 kW y una altura de impulsión mínima de 35 m.
Depósito de agua transparente de 15 l.
Rango de medición del caudal: de 4 a 50 l/min.
Rango de medición de la presión: de -1 a 5 bar.
Unidad de adquisición de datos con software con funciones de control.
Interfaz USB.
PC Core i7, DVD+/-RW, 8 GB de RAM, disco duro de 1 TB, ratón óptico, teclado multimedia, monitor LED de 21 pulgadas.
2. Unidad de turbina Pelton.
Especificaciones técnicas mínimas requeridas (similares o mejores que):
Carga de la turbina mediante freno de corrientes parásitas ajustable y sin desgaste.
Sensor de fuerza para determinar el par en el eje de la turbina.
Sensor óptico de velocidad para medir la velocidad de la turbina.
Turbina Pelton: 26700 rpm.
Rango de medición del par: de 0 a 0,5 Nm.
Rango de medición de la velocidad: de 0 a 8900 rpm.
