Modelo de aire acondicionado Equipo educativo Entrenador de refrigeración Equipo de enseñanza escolar

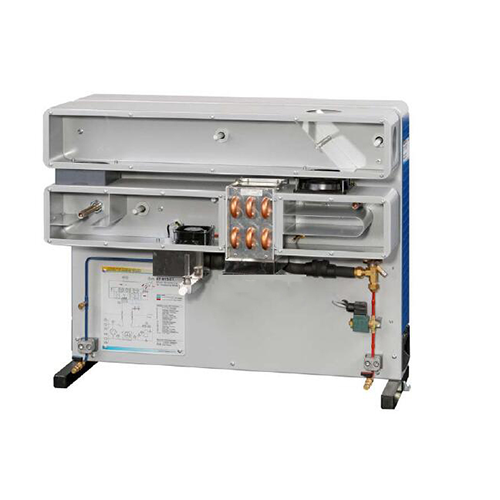

SR20121 Modelo de aire acondicionado Equipo educativo Entrenador de refrigeración Equipo de enseñanza escolar
Marca: ShouldShine
Modelo: SR20121
Objetivos de aprendizaje/Experimentos
- Sistema completo de aire acondicionado y sus componentes principales
- Calefacción y refrigeración en el diagrama h-x
- Humidificación y deshumidificación en el diagrama h-x
- Funcionamiento con aire exterior y recirculación
- Simulación de fallos
Especificaciones
[1] Modelo de un sistema de aire acondicionado para conectar a la unidad base
[2] Sistema de entrenamiento con tecnología HSI
[3] Conducto de aire con frontal transparente y compuerta de ventilación ajustable para funcionamiento con recirculación o aire exterior
[4] Evaporador como enfriador de aire
[5] Dos calentadores como precalentador y recalentador de aire
[6] Humidificador de aire con interruptor de flotador, ventilador e indicador de nivel de llenado
[7] Válvula de expansión termostática como elemento de expansión
[8] Sensor para registrar la temperatura y sensor combinado de humedad y temperatura
[9] Funcionamiento de los componentes individuales y del sistema, y ​​simulación de fallos mediante software
[10] Software: software educativo, adquisición de datos, funcionamiento del sistema
[11] Software para adquisición de datos vía USB en Windows Vista o Windows 7

Datos técnicos
Conducto de aire superior: 136 x 136 x 800 mm
Evaporador como enfriador de aire
- Superficie de transferencia: aprox. 900 cm²
Calentador de aire: 2 x 250 W
Ventilador axial
- Consumo máximo de energía: 20 W
- Caudal máximo: 160 m³/h
Humidificador
- Calentador: 200 W
Servomotor para la trampilla de ventilación: 24 V CC
Rangos de medición
- Temperatura: 2 x -50...50 °C, 5 x 0...50 °C
- Humedad: 4 x 10...100 % h.r.
Dimensiones y peso
Largo x Ancho x Alto: 850 x 400 x 680 mm
Peso: aprox. 51 kg
