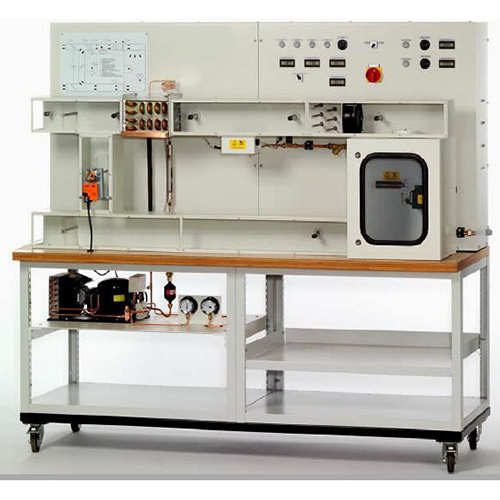

Modelo de sistema de aire acondicionado Equipo de enseñanza Entrenador de refrigeradores Equipo de formación profesional

SR2025 Modelo de sistema de aire acondicionado Equipo de enseñanza Entrenador de refrigeradores Equipo de formación profesional
Marca: ShouldShine
Modelo: SR2025
Objetivos de aprendizaje/Experimentos
- Sistema de aire acondicionado y sus componentes
- Acondicionamiento del aire ambiente
- Mezcla de diferentes flujos de aire
- Representación en el diagrama h-x para aire húmedo
* Humidificación y deshumidificación
* Calefacción y refrigeración
- Representación del circuito en el diagrama p-h logarítmico
- Efecto de una carga de refrigeración (seca y húmeda)
- Funcionamiento con recirculación y aire exterior
En combinación con accesorios opcionales
- Automatización en un sistema de aire acondicionado
Especificaciones
[1] Modelo de un sistema de aire acondicionado con aire exterior y funcionamiento con recirculación
[2] Conducto de aire con frontal transparente
[3] Conducto de aire con ventilador, enfriador de aire, humidificador, aletas, calentador de aire y sensores
[4] Cámara con fuente de calor húmedo (latente) y seco (sensible) como carga de refrigeración
[5] Aletas motorizadas para funcionamiento con recirculación y aire exterior
[6] Esquema del proceso con luces de señalización
[7] Sistema de aire acondicionado preparado para diferentes soluciones de automatización: 4 conexiones de cable de datos para integrar Accesorios
[8] Refrigerante R134a, sin CFC

Technical Data
Air-cooled condensing unit
- power consumption: 140W at -10°C
- refrigeration capacity: 320W at +5/40°C
Humidifier
- heating power: 400W
Air heater
- heating power: 360W
2 heaters in the chamber as cooling load
- power output: 0...250W each, freely adjustable
Flow cross-section of the air duct
- WxH: 155x155mm
Measuring ranges
- temperature: 0...50°C
- humidity: 10...90% r.h.
- power: 0...600W (power consumption of the
compressor in the condensing unit); 2x 0...300W
(cooling loads)
- pressure (refrigerant): -1...9bar / -1...24bar
- flow rate (refrigerant): 1,5...23,5L/h
- air velocity: 0...2,5m/s
Dimensions and Weight
LxWxH: 2.010x760x1.910mm
Weight: approx. 309kg
Required for Operation
230V, 50/60Hz, 1 phase or 230V, 60Hz, 3 phases
Water connection
