HM 150A Módulo Base para Experimentos en Mecánica de Fluidos. Equipo Didáctico. Equipo para Formación Profesional. Equipo de Laboratorio de Mecánica de Fluidos.
1. Introducción al Equipo
1.1 Descripción General
El banco de pruebas hidráulico básico HM 150A y diversos módulos auxiliares conforman un laboratorio integral que permite realizar laboratorios detallados de mecánica de fluidos.
El banco de pruebas hidráulico proporciona bombeo básico y mediciones volumétricas del suministro de agua, con el que se realizan todos los accesorios y experimentos adicionales.
El banco de trabajo hidráulico básico HM 150A se utiliza con fines educativos, de formación e investigación. No está diseñado para uso industrial.
1.2 Características

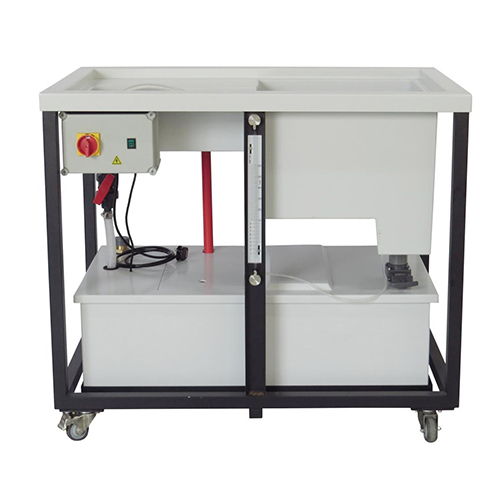

La superficie de trabajo de la unidad es de fibra de vidrio y está moldeada para proporcionar un área empotrada para el montaje de experimentos. Incluye un tanque de rebose integrado, así como un tanque de medición de volumen.
El tanque de medición está dividido en etapas para medir con precisión los caudales altos y bajos. Un indicador de nivel facilita la lectura del caudal.
El tanque de medición se drena a través de una válvula a un tanque colector de fibra de vidrio. Incluye una tubería de rebose. Un motor eléctrico acciona una bomba sumergible que suministra agua a las salidas de la superficie de trabajo para su conexión a cada experimento.
Los materiales utilizados en la construcción del banco de pruebas y sus módulos se han seleccionado cuidadosamente para minimizar los problemas de corrosión.
Toda la unidad es autónoma y desmontable.
Para mediciones de bajo volumen, utilice un vaso medidor de 2 litros.
2. Parámetros técnicos
Peso: 125 kg
Dimensiones: 1220 mm x 760 mm x 1200 mm
Bomba: Elevación: H = 11 metros
Caudal: Q = 230 l/min
Alimentación: 230 V, ~ 50 Hz; 0,55 kW
Depósito de captación de 180 litros
Depósito volumétrico: Caudal alto: 40 litros
Caudal bajo: 10 litros
Vaso de precipitados: 2 litros
Cronómetro: 1/100 de segundo
3. Lista de componentes principales del producto
N.° de nombre
1. Interruptor de control de la bomba de agua
2. Interruptor de carga
3. Válvula reguladora de caudal
4. Tubo de rebose
5. Tubo de agua
6. Depósito de agua
7. Panel de instalación de accesorios experimentales
8. Indicador visual de nivel
9. Tubo de alcantarillado
4. Complete la lista de experimentos
Este dispositivo es para realizar experimentos con fluidos. Solo proporciona un lugar adecuado para experimentos con fluidos. Los experimentos específicos con fluidos que se puedan realizar deben realizarse con módulos experimentales. Experimento 1 con el módulo de presión hidrostática líquida HM 150.05A
Experimento 2 con el módulo de principio de Bernoulli HM 150.07A
Experimento 3 con el módulo de flujo horizontal desde el tanque HM 150.09A
Experimento 4 con el módulo de pérdidas en sistemas de tuberías HM 150.11A
Experimento 5 con el módulo de flujo vertical desde el tanque de almacenamiento HM 150.12A
Experimento 6 con el módulo de método de medición de flujo HM 150.13A
Experimento 7 con el módulo de Osborne-Reynolds HM 150.18A
