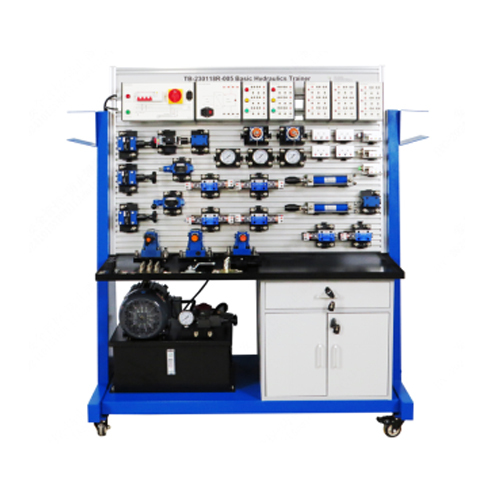

TB-230118R-005 Entrenador básico de hidráulica, equipo de entrenamiento hidráulico, equipo didáctico, equipo de formación profesional

1. Introducción del producto
1.1 Descripción del producto
Con este simulador, los estudiantes pueden dominar la estructura de los componentes hidráulicos, la teoría del control de circuitos hidráulicos, el diseño de circuitos hidráulicos y la práctica con simuladores hidráulicos.

Este simulador es flexible y permite a los estudiantes diseñar sus propios circuitos hidráulicos.

1.2 Características del producto
Compatible con todos los componentes hidráulicos de uso común: Cada componente hidráulico está equipado con una placa de montaje que permite su fácil colocación en el panel de componentes hidráulicos de aleación de aluminio (estructura de aleación de aluminio con ranura en "T"). El anillo de aceite incorpora una junta de cambio rápido, lo que facilita su desmontaje y montaje, y evita fugas. Con este equipo de entrenamiento práctico, se pueden realizar experimentos básicos de circuitos de control hidráulico y sus correspondientes aplicaciones. También se pueden integrar entre sí para realizar experimentos de control electrohidráulico.

2. Especificaciones técnicas
2.1 Parámetros técnicos
Parámetros de alimentación: trifásica de cinco hilos CA 380 V ±10 % 50 Hz
2.2 Dimensiones y peso
Dimensiones: 1400 mm × 700 mm × 1650 mm
Peso: <400 kg
3. Nombres de los componentes del producto y descripción de su función
3.1 Cuerpo principal del producto
N.° Nombre
1 Bastidor
2 Estación hidráulica
3 Armario
4 Rueda universal
3.2 Componentes eléctricos del producto
N.° Nombre
1 Módulo de alimentación principal
2 Módulo inversor
3 Módulo de pulsadores
4 Módulo de relés
3.3 Accesorios del producto
N.° Nombre
1 Cable de conexión de seguridad de 2 mm²
100 cm Rojo
2 Cable de conexión de seguridad de 2 mm²
100 cm Negro
3 Tubo de aceite, 600 mm
4 Tubo de aceite, 1000 mm
5 Tubo de aceite, 1500 mm
6 Llave hexagonal extendida (9 unidades)
7 Cable de alimentación
8 Conector hembra
3.4 Introducción a los componentes hidráulicos
1. 1. Cilindro hidráulico de doble efecto

2. Válvula de mariposa
3. Válvula de mariposa monofásica
4. Válvula de alivio de acción directa
5. Válvula inversora solenoide de cuatro vías y tres posiciones con doble control eléctrico
6. Válvula de carrera
7. Válvula inversora manual de cuatro vías y dos posiciones
8. Válvula reguladora de velocidad
9. Válvula de alivio piloto
10. Válvula secuencial (tipo piloto)
11. Válvula antirretorno de control hidráulico
12. Válvula reductora de presión (tipo piloto)
13. Válvula antirretorno
14. Relé de presión
15. Bloque distribuidor de aceite con manómetro
16. Sensor capacitivo
17. Sensor inductivo
18. Sensor fotoeléctrico
19. Microinterruptor
20. Estación hidráulica
21. Válvula inversora solenoide de cuatro vías y dos posiciones con control eléctrico simple

4. Lista de configuración del producto
N.° Nombre Cantidad
1 Cilindro hidráulico de doble efecto 2
2 Válvula de mariposa 2
3 Válvula de mariposa antirretorno 2
4 Válvula de alivio de acción directa 3
5 Válvula direccional solenoide de cuatro vías y tres posiciones (M) 1
6 Válvula direccional solenoide de cuatro vías y tres posiciones (O) 1
7 Válvula direccional solenoide de cuatro vías y tres posiciones (Y) 1

8 Válvula direccional solenoide de cuatro vías y tres posiciones (H) 1

9 Válvula de recorrido 1

10 Válvula direccional solenoide de cuatro vías y dos posiciones con control de solenoide simple 2
11 Válvula direccional manual de cuatro vías y dos posiciones 1

12 Válvula de control de velocidad 2

13 Válvula de alivio pilotada 1

14 Válvula secuencial (piloto) 1

15 Válvula antirretorno de control hidráulico 2

16 Válvula reductora de presión (piloto) 1

17 Válvula antirretorno 1

18 Relé de presión 1

19 Válvula de tres vías 6
20 Válvula de cinco vías 4
21 Manómetro de glicerina 3

22 Válvula de bola hidráulica 1

23 Sensor capacitivo 1

24 Sensor inductivo 1

25 Sensor fotoeléctrico 1

26 Microinterruptor 4

27 Estación hidráulica de bomba de engranajes 1

28 Módulo de alimentación principal 1

29 Módulo inversor 1

30 Módulo de pulsador 1

31 Módulo de relé 1

32 Tubería de aceite hidráulico de 0,6 m 6

33 Tubería de aceite hidráulico de 1 m 10

34 Tubería de aceite hidráulico de 1,5 m 2

5. Lista de experimentos de enseñanza del producto (consulte la guía de experimentos para obtener más detalles)

(1) Experimento con válvula inversora solenoide de dos posiciones y cuatro vías
(2) Experimento con válvula inversora solenoide de tres posiciones y cuatro vías
(3) Experimento con sensor capacitivo
(4) Experimento con relé de presión
(5) Experimento con válvula de control de velocidad
(6) Experimento con válvula de mariposa
(7) Experimento con bloque de válvulas de distribución de aceite con manómetro
(8) Experimento con válvula de recorrido
(9) Experimento con válvula antirretorno de control hidráulico
(10) Experimento con válvula de alivio de acción directa
(11) Experimento con válvula inversora manual de cuatro vías y dos posiciones
(12) Experimento con válvula de retención
(13) Experimento con válvula de alivio piloto
(14) Experimento con válvula reductora de presión piloto
(15) Experimento con válvula secuencial
(16) Experimento con válvula de bola de conmutación
