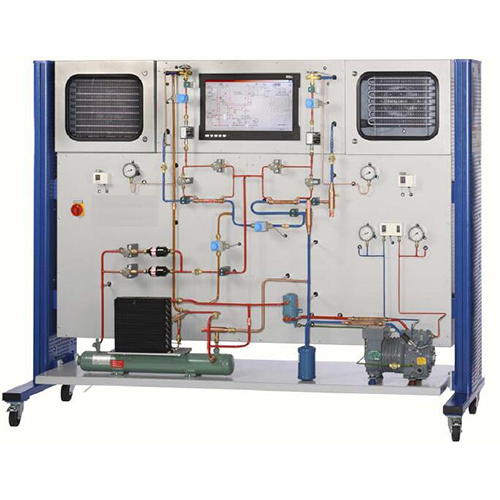

Control de Capacidad y Fallas en Sistemas de Refrigeración Equipos Didácticos de Refrigeración Equipos de Formación Profesional

SR2021 Control de Capacidad y Fallas en Sistemas de Refrigeración Equipos Didácticos de Refrigeración Equipos de Formación Profesional
Marca: ShouldShine
Modelo: SR2021
Objetivos de aprendizaje/Experimentos
- Familiarización con los dispositivos clave para modificar la capacidad de refrigeración
* Termostato
* Controlador de capacidad
* Controlador de arranque
* Controlador de presión de evaporación
* Controlador de presión de condensación
- Detección de averías en los componentes del sistema de refrigeración
- Efecto del sobreenfriamiento del refrigerante
- Familiarización con los métodos de descongelación
* Resistencia eléctrica de descongelación
* Descongelación por gas caliente
- Representación del ciclo termodinámico en el diagrama logarítmico p-h
Especificaciones
[1] Investigación de un sistema de refrigeración con cámaras de refrigeración y congelación
[2] Circuito de refrigeración con compresor, condensador, controlador de capacidad, controlador de arranque, presostato combinado y 2 evaporadores en cámaras aisladas
[3] Cada cámara con electroválvula, termostato, válvula de expansión termostática, ventilador e intercambiador de calor para el sobreenfriamiento del refrigerante
[4] Cámara de refrigeración con controlador de presión de evaporación
[5] Cámara de congelación con resistencia eléctrica de descongelación y descongelación por gas caliente
[6] Funcionamiento independiente o en paralelo de las cámaras Mediante electroválvulas
[7] Simulación de 12 fallos
[8] PC táctil para activación de fallos, adquisición de datos, evaluación y representación en el diagrama p-h del registro
[9] Refrigerante R404a

Datos técnicos
Compresor
- Potencia frigorífica: 2440 W a -10/30 °C
Condensador con ventilador
- Caudal volumétrico de aire: 570 m³/h
Superficie de transferencia del evaporador
- Cámara de refrigeración: 1,12 m²
- Cámara de congelación: 1,88 m²
Resistencia eléctrica de descongelación: aprox. 125 W
Controlador de potencia: 0,2...6 bar
Controlador de arranque: 0,2...6 bar
Termostato: 2x -25...15 °C
Controlador de presión de evaporación: 0...5,5 bar
Rangos de medición
- Temperatura: 6x -50...50 °C; 5x 0...100 °C
- Presión: 3x -1...12,5 bar; 2x -1...24 bar
- Caudal: 2x 1,5...22,5 l/h
- Consumo de energía del compresor: 0...5 kW
Dimensiones y peso: Largo x Ancho x Alto: 2420 x 780 x 1900 mm
Peso: aprox. 280 kg
Requerido para su funcionamiento: 400 V, 50 Hz, trifásica o 230 V, 60 Hz/CSA, trifásica
