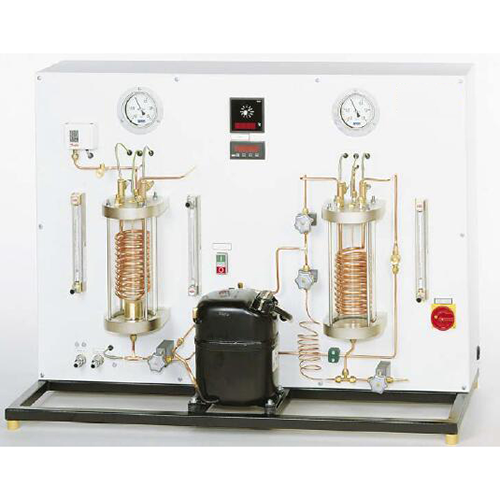

SR2017 Cambios de Estado en el Circuito Frigorífico Equipos de Laboratorio de Refrigeración Equipos Didácticos Equipos de Enseñanza
Marca: ShouldShine
Modelo: SR2017
Objetivos de aprendizaje/Experimentos
- Diseño y funcionamiento de un sistema de refrigeración por compresión
- Observar la evaporación y condensación del refrigerante
- Representar y comprender el ciclo de refrigeración en el diagrama logarítmico p-h
- Balances energéticos
- Cálculo del coeficiente de rendimiento
- Retorno de aceite en un evaporador inundado
Especificaciones
[1] Demostración de los procesos en un circuito de refrigeración
[2] Para una mejor monitorización del proceso, el evaporador y el condensador son de diseño transparente
[3] Evaporador y condensador con serpentín
[4] Válvula de expansión con forma de flotador
[5] Presostato para proteger el compresor
[6] Sensor de temperatura, medidor de potencia, manómetro en el circuito de refrigeración, caudalímetro para agua caliente y fría y refrigerante
[7] Válvulas de seguridad en el evaporador y el condensador
[8] Refrigerante Solkatherm, sin CFC
Datos técnicos
Compresor de pistón hermético
- Capacidad: 18,3 cm³
Volumen del evaporador: Aprox. 2,8 L
Volumen del condensador: aprox. 2,8 L
Rangos de medición
- Temperatura: 8x -20...200 °C
- Presión: 2x -1...1,5 bar
- Caudal (agua): 2x 0...800 cm³/min
- Caudal (refrigerante): 1x 0...700 L/h
- Potencia: 0...1200 W
Dimensiones y peso
Largo x Ancho x Alto: 1210 x 510 x 900 mm
Peso: aprox. 110 kg
Requerido para el funcionamiento
230 V, 50/60 Hz, monofásica o 120 V, 60 Hz/CSA, monofásica
Conexión de agua y desagüe
