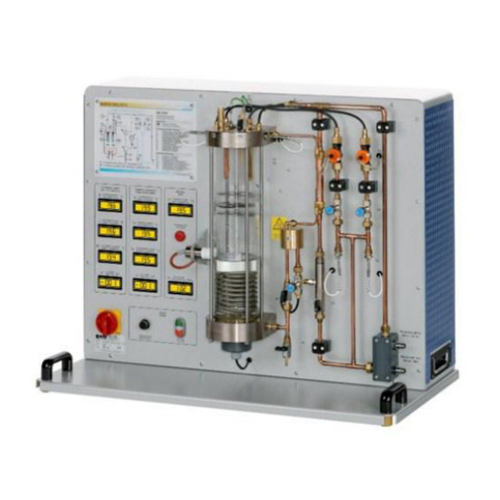

WL 230 Entrenador de procesos de condensación, equipo educativo escolar, banco de trabajo para formación profesional, equipo de entrenamiento térmicoLa condensación se produce cuando el vapor entra en contacto con un medio cuya temperatura es inferior a la temperatura de saturación para la presión parcial existente del vapor. Factores como el material y la rugosidad superficial del medio influyen en la transferencia de calor y, por lo tanto, en el tipo de condensación. En la práctica, suele ser condensación en película. La condensación por goteo solo se produce cuando la superficie de enfriamiento es muy lisa y poco humectable, por ejemplo, el teflón. El conocimiento de los procesos de condensación se aplica, por ejemplo, en centrales termoeléctricas o en procesos de destilación. La unidad experimental WL 230 permite demostrar los diferentes procesos de condensación mediante dos condensadores tubulares refrigerados por agua, fabricados con distintos materiales. La condensación por goteo se puede demostrar con el condensador de superficie pulida chapada en oro. La condensación en película se forma sobre la superficie de cobre mate del segundo condensador, lo que permite examinar este tipo de condensación. El depósito se puede evacuar mediante una bomba de chorro de agua. El punto de ebullición y la presión del sistema varían según la potencia de enfriamiento y calentamiento. Los sensores registran la temperatura, la presión y el caudal en todos los puntos relevantes. Los valores medidos se visualizan en pantallas digitales. Asimismo, pueden transmitirse directamente a un ordenador mediante USB. El software de adquisición de datos está incluido. A partir de los valores medidos, se calcula el coeficiente de transferencia de calor. En experimentos posteriores, se podrá analizar la influencia de los gases no condensables, la presión y la diferencia de temperatura entre la superficie y el vapor.
