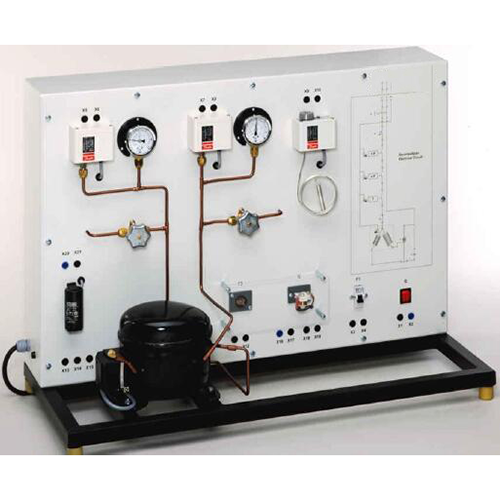

SR2015 Conexión eléctrica de compresores de refrigerante Equipo educativo Instructor de refrigeración Equipos de enseñanza escolarMarca: ShouldShine
Modelo: SR2015
Objetivos de aprendizaje / Experimentos
- Leer, comprender, conectar y probar diagramas de circuitos eléctricos para compresores de refrigerante
- Diseño y funcionamiento de los componentes eléctricos de los compresores de refrigerante
* Condensador de arranque
* Relé de arranque
* Protección contra sobrecalentamiento
* Fusible automático
* Presostato
* Termostato
- Diseño y prueba de una cadena de seguridad
- Métodos de representación en ingeniería eléctrica
* Símbolos
* Diagramas de circuitos
- Aspectos de seguridad al manipular la tensión de red
Especificaciones
[1] Unidad experimental de la serie práctica para la formación de ingenieros mecatrónicos en refrigeración
[2] Conexión eléctrica correcta de un compresor de refrigerante
[3] Circuito de refrigerante con compresor, depósito, 2 válvulas y 2 manómetros para investigar los presostatos en los lados de impulsión y admisión
[4] Componentes eléctricos para el arranque y el funcionamiento del compresor montados de forma claramente visible
[5] Conectores de laboratorio y cables para conectar los componentes eléctricos
[6] Funcionamiento de un termostato
[7] Diagrama de circuito en el panel frontal para facilitar la identificación de los componentes
[8] Refrigerante R134a, libre de CFC
Datos técnicos
Compresor de refrigerante
- Consumo de energía: aprox. 165 W
Recipiente: 0,8 L
Rangos de medición del manómetro
- Lado de impulsión: -1...24 bar
- Lado de aspiración: -1...9 bar
Rango de control del presostato
- Lado de impulsión: 8...32 bar
- Lado de aspiración: -0,9...7 bar
Termostato: -5...35 °C
Componentes eléctricos del compresor
- Condensador de arranque
- Relé de arranque
- Protección contra sobrecalentamiento (bimetálica)
- Fusible automático
Dimensiones y peso
Largo x Ancho x Alto: 920 x 410 x 660 mm
Peso: aprox. 45 kg
Requerido para el funcionamiento
230 V, 50 Hz, monofásica
