SR6125 Colector Solar Plano - Equipo Didáctico - Equipo de Formación Profesional - Equipo de Formación en Energías Renovables

Especificaciones

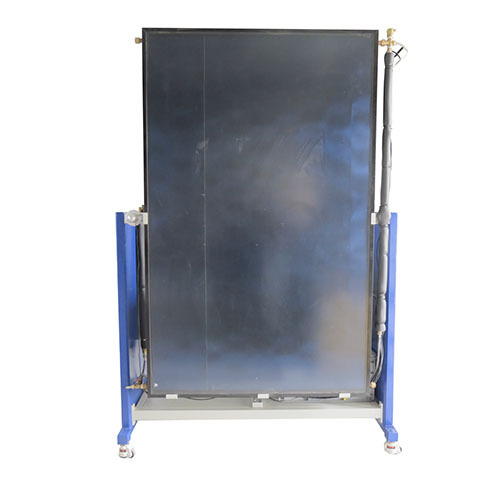

Entrenador para el sistema modular para la investigación del comportamiento funcional y operativo de un colector plano
Colector solar térmico plano con revestimiento absorbente selectivo
Ángulo de inclinación del colector ajustable
Estación de circulación solar con bomba, depósito de expansión y válvula de seguridad
Instrumentos de medición y controles HL320.05
Funcionamiento con radiación solar o fuente de luz artificial HL 313.01
Datos técnicos
Colector
Superficie de absorción: 2,5 m²
Caudal nominal: 40…150 L/h
Presión de funcionamiento: 1…3 bar
Estación de circuito solar
Bomba solar: 3 etapas
Válvula de seguridad: 4 bar
Válvula de equilibrado: 1…13 L/min
Rangos de medición
Temperatura:
2x 0…160 °C
3x -50 °C…180 °C
Caudal: 30…1000 L/h
Presión: 0…6 bar
230 V, 50 Hz, monofásica
230 V, 60 Hz, monofásica

Pantalla digital del solarímetro
Indicador digital de temperatura
Consola de instrumentos y circulación
Se fija al panel de prueba mediante mangueras flexibles y muestra el caudal de agua circulante, la temperatura de salida y de retorno, la temperatura ambiente y la radiación solar incidente.
Temperatura de funcionamiento del sistema ajustable
Flujo de agua de refrigeración, lo que permite evaluar el rendimiento en una amplia gama de condiciones de funcionamiento.
Opciones que optimizan el rendimiento y la eficiencia.
El sistema debe medirse en todas las condiciones de funcionamiento. Se suministra una brújula y un indicador de nivel ajustable para permitir el ajuste del panel in situ.
Marco extruido
Dos ruedas con bloqueo angular
Transportador con nivel sólido; en pasos de 1°. Panel: Aprox. 1500 (L) x 1170 (An) mm
Interruptores de termopar
Una consola de instrumentos y circulación de agua se fija al panel de prueba mediante mangueras flexibles y muestra el caudal de agua circulante, las temperaturas de salida y de retorno, la temperatura ambiente y la radiación solar incidente. La temperatura de funcionamiento del sistema se ajusta mediante un flujo de agua de refrigeración, lo que permite analizar su rendimiento en diversas condiciones de funcionamiento.
La energía solar incidente se mide con un solarímetro, lo que, junto con otros parámetros medidos, permite medir el rendimiento y la eficiencia del sistema en todas las condiciones de funcionamiento. Se suministra una brújula y un indicador de nivel ajustable para ajustar el panel in situ.
Marco extruido
Ruedas giratorias bloqueables en dos esquinas
Transportador con nivel integrado; incrementos de 1°
Panel: Aprox. 1500 (largo) x 1170 (ancho) mm
Pantalla digital del solarímetro
Interruptores selectores de termopar
