SR3006 Panel de entrenamiento sobre válvulas mezcladoras de cuatro vías Equipo de laboratorio térmico Equipo de enseñanza Equipo didáctico
1. Introducción del producto
1.1 Descripción del producto

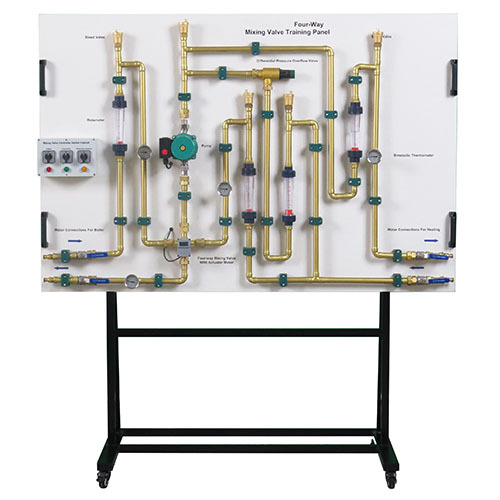

Este panel de entrenamiento está diseñado específicamente para estudiantes de sistemas de calefacción y tuberías. La válvula mezcladora de cuatro vías del sistema de calefacción controla la circulación del agua y la temperatura de entrada, así como la temperatura de retorno de la caldera. Se puede añadir agua caliente según sea necesario y conectar radiadores. Las diferencias de presión dentro del sistema de tuberías se limitan mediante una válvula de alivio de presión, y un termómetro bimetálico muestra las temperaturas correspondientes.
1.2 Características del producto
1. El producto cuenta con un diseño excelente y estéticamente atractivo.
2. El producto incorpora tuberías experimentales conmutables, lo que permite modificar los patrones de flujo mediante válvulas inversoras.
3. El producto utiliza materiales más duraderos, lo que prolonga significativamente la vida útil del equipo.
2. Especificaciones técnicas
2.1 Parámetros técnicos
Alimentación eléctrica: Monofásica trifásica de 220 V~50 Hz
Requisitos del entorno operativo: Temperatura ambiente: 10 °C a 50 °C; Humedad relativa <75 % (a 25 °C).
2.2 Dimensiones y peso
Dimensiones: 1660 mm × 700 mm × 1860 mm
Peso: Aprox. 100 kg

3. Nombres y funciones de los componentes del producto
3.1 Cuerpo principal
N.° Nombre Cantidad
1 Interruptor giratorio de encendido 1
2 Interruptor giratorio de la bomba de agua 1
3 Interruptor giratorio de la válvula inversora 1
4 Bomba de agua 1
5 Asa 4
6 Entrada de la caldera 1
7 Salida de la caldera 1
8 Termómetro 4
9 Válvula inversora de cuatro vías 1
10 Ruedas 4
11 Válvula de purga de aire automática 5
12 Válvula de alivio de presión diferencial 1
13 Caudalímetro mecánico 4
14 Salida de calefacción 1
15 Salida de retorno de calefacción 1
3.2 Accesorios del producto
N.° Nombre Cantidad
1 Manguera flexible 2
2 Conector rápido 2
4. Lista de experimentos didácticos del producto
(1) Función de una válvula inversora de cuatro vías en un sistema de tuberías
