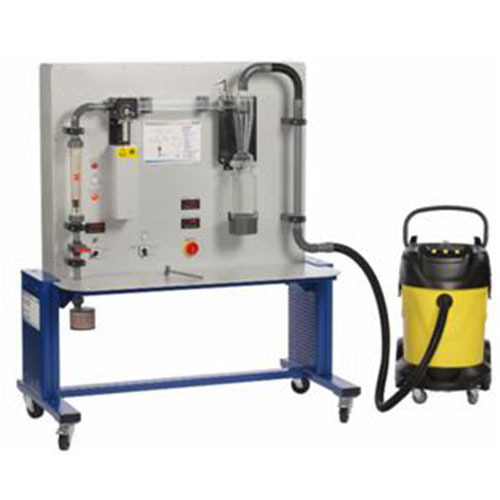

SR3004 Equipos de enseñanza y didácticos para la formación en ingeniería de fluidos con ciclones de gasLa unidad permitirá realizar los siguientes experimentos e investigaciones:
Objetivos de aprendizaje / Experimentos
influencia del contenido de sólidos y del caudal volumétrico de aire en:
la pérdida de presión en el ciclón
el grado de separación
la función de separación y el tamaño de separación (con un dispositivo de análisis adecuado)
comparación de la pérdida de presión y el grado de separación con los valores calculados teóricamente
Especificaciones
[1] separación de sólidos de gases mediante un ciclón
[2] ciclón con entrada tangencial
[3] dosificación del material de alimentación en el flujo de aire mediante un dispersor
[4] generación del flujo de aire mediante ventilador; regulación mediante válvula
[5] depósitos para el material de alimentación y el material grueso
[6] 1 filtro en la entrada de aire y 1 filtro para material fino en la salida de aire
[7] registro de la presión diferencial, el caudal volumétrico de aire y la temperatura
Datos técnicos del ciclón
Altura: aprox. 250 mm
Diámetro: aprox. 80 mm
Diámetro del tubo de inmersión: aprox. 30 mm Ventilador
Caudal volumétrico: máx. 600 m³/h
Consumo de potencia: aprox. 3600 W Depósitos
Material de alimentación: 15 ml
Material grueso: 700 ml Rangos de medición
Presión diferencial del ciclón: 0...100 mbar
Caudal volumétrico (aire): 10...100 m³/h
Temperatura: 0...60 °C
Dimensiones y peso
LxAnxAl: 1520x790x1800 mm (equipo de prácticas) Peso: aprox. 160 kg (equipo de prácticas) LxAnxAl: 660x510x880 mm (ventilador) Peso: aprox. 33 kg (ventilador)
Material de construcción: acero inoxidable
