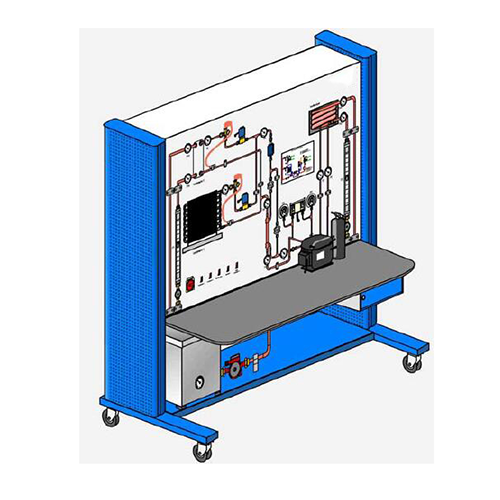

SR2007 Intercambiadores de calor en el circuito frigorífico Equipos educativos Formador en refrigeración Equipos de formación profesional
Marca: ShouldShine
Modelo: SR2007
Objetivos de aprendizaje/Experimentos
- Diferentes intercambiadores de calor y su uso en refrigeración
* Intercambiador de calor de serpentín coaxial
* Intercambiador de calor de tubo con aletas
* Intercambiador de calor tubular
* Intercambiador de calor de placas
- Determinar la posición correcta de instalación
- Determinar los flujos de energía
- Efecto del sobrecalentamiento y el sobreenfriamiento del refrigerante en el proceso cíclico
- Diseño de un sistema de refrigeración por compresión
- Representación del proceso cíclico en el diagrama logarítmico p-h

Especificaciones
[1] Sistema de refrigeración con 4 intercambiadores de calor diferentes: intercambiador de calor de serpentín coaxial, intercambiador de calor de tubos con aletas, intercambiador de calor tubular, intercambiador de calor de placas
[2] Combinaciones de diferentes medios: agua/refrigerante, refrigerante/refrigerante, aire/refrigerante
[3] Circuito de agua con depósito y bomba para enfriar el condensador y calentar el evaporador
[4] El sobrecalentador se puede desactivar mediante bypass
[5] Caudalímetro y termómetro en el circuito de agua para determinar los flujos de calor intercambiados
[6] Termómetros en todos los puntos relevantes del sistema
[7] Refrigerante R134a, sin CFC
Datos técnicos
Compresor
- Capacidad de refrigeración: 580 W a -5/32 °C
- Consumo de energía: 235 W a -10/32 °C
Receptor: 1,4 L
Rangos de medición
- Presión: -1...9 bar / -1...24 bar
- Temperatura: 3x -20...30 °C 9 x 0...60 °C,
1 x 0...100 °C
- Caudal: 2 x 240 l/h
Dimensiones y peso
L x An x Al: 1800 x 750 x 1900 mm
Peso: aprox. 200 kg
Conexiones
230 V, 50 Hz, monofásica
