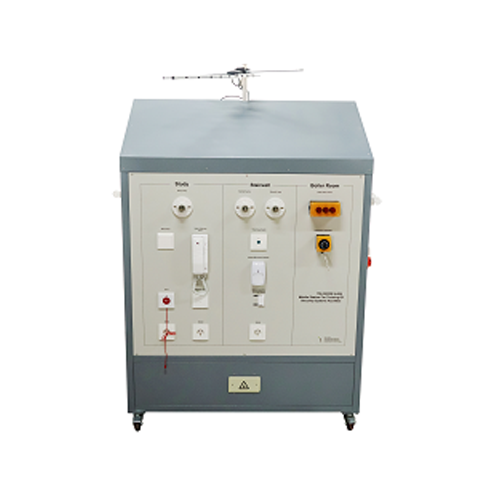

TB-230320-V-004 Estación móvil para capacitación en sistemas de seguridad, instalaciones, equipo educativo escolar, banco de trabajo para instructores vocacionales, equipo de capacitación eléctrica1. Introducción al equipo
1.1 Descripción general
La estación móvil utilizada para la capacitación en sistemas de seguridad es un dispositivo de enseñanza portátil y multifuncional que, gracias a sus diversas funciones y características, proporciona a los estudiantes una experiencia de capacitación eficiente y en tiempo real. Permite realizar la capacitación en distintos entornos, facilitando que los alumnos dominen mejor los conocimientos y las habilidades relacionados con los sistemas de seguridad y mejoren su conciencia sobre la seguridad.
1.2 Características
(1) Portabilidad: La estación móvil debe ser fácilmente transportable para facilitar la capacitación en diferentes lugares y entornos.
(2) Simulación de escenarios reales: La estación móvil debe ser capaz de simular sistemas y escenarios de seguridad reales para que los alumnos puedan realizar la capacitación en un entorno laboral lo más cercano posible a la realidad.
(3) Interactividad: La estación móvil debe permitir la interacción con los estudiantes, por ejemplo, proporcionando retroalimentación en tiempo real y respondiendo preguntas, para mejorar la efectividad de la capacitación.
(4) La estación móvil debe ser capaz de impartir cursos de capacitación sistemáticos que abarquen conocimientos básicos, métodos de operación, mantenimiento y otros aspectos de los sistemas de seguridad. (5) Actualizaciones sostenibles: La estación móvil debe poder ajustar y actualizar continuamente el contenido de la capacitación de acuerdo con los últimos avances y actualizaciones tecnológicas de las instalaciones de seguridad para garantizar la actualidad y la practicidad de la capacitación.
(6) Rendimiento de seguridad: La estación móvil debe contar con un rendimiento de seguridad determinado, como resistencia al agua, al polvo y a las caídas, para garantizar un funcionamiento estable en diversos entornos. 2. Parámetros técnicos
Alimentación: monofásica 220 V, 60 Hz
Dimensiones: aprox. 1300 x 1300 x 1800 mm
Peso: aprox. 400 kg
Temperatura ambiente: -10 °C a +40 °C
Humedad relativa: <85 % (25 °C)
3. Lista de componentes y descripción detallada
3.1 Pared 1 (entrada principal)
N.° Nombre
1 Potencia total
2 Medidor de energía monofásico
3 Sistema de intercomunicación exterior
4 Teclado
5 Interruptor bipolar Q1 (con protección contra fugas)
6 Interruptor bipolar Q2 (con protección contra fugas)
7 Interruptor bipolar Q3 (sin protección contra fugas)
8 Fuente de alimentación dedicada para el intercomunicador
9 Control de alarma
10 Interruptor bipolar Q4 (sin protección contra fugas)
11 Interruptor bipolar Q5 (sin protección contra fugas)
12 Sirena de alarma
13 Cerraduras electrónicas
14 Transformador
15 Fuente de alimentación CC 12 V
16 Enchufe europeo
17 TV1
18 TV2
19 TV3
20 Botón de llamada
3.2 Pared 2 (Cocina)
Sin nombre
1 Lámpara halógena de bajo voltaje
2 Luz de cocina
3 Interruptor de pared
4 Microcontactos para sistemas antirrobo
5 Sistema de intercomunicación interior 2
6 Enchufe
7 Detector de fugas de gas
8 Válvula solenoide de bloqueo de aire
3.2 Pared 2 (Sala de estar)
Sin nombre
1 Luces de la sala de estar
2 Señal de emergencia del baño
3 Módulo de atenuación
4 Interruptor de pared
5 Sistema de intercomunicación interior 1
6 Detector de cigarrillos electrónicos/calor
7 Detector de presencia infrarrojo
8 TV6
9 TV7
10 Llamada del dormitorio
11 Enchufe de 230V 16A para equipos de alto consumo en la sala de estar
12 Toma de teléfono
3.3 Pared 3 (Dormitorio)
Sin nombre
1 Luces del dormitorio
2 Interruptor de pared
3 Módulo de atenuación
4 Botón de llamada
5 TV4
6 TV5
7 Enchufe de 230V 10A para iluminación
8 Enchufe
9 Toma de teléfono
3.3 Pared 3 (Baño)
Sin nombre
1 Luz de baño
2 Interruptor de pared
3 SOS
4 Disyuntor monofásico (enchufe para calentador de agua)
5 Enchufe de 230V 16A para calentador de agua
6 Enchufe de tres orificios
3.4 Pared 4 (Sala de calderas)
Sin nombre
1 Indicador luminoso de funcionamiento de la sala de calderas
2 Controlador de temperatura
3.4 Pared 4 (Escalera)
Sin nombre
1 Luces de la escalera
2 Interruptor de retardo
3 Detector de microondas infrarrojo
4 Microcontactos para sistemas antirrobo
5 Enchufe
3.4 Pared 4 (Estudio)
Sin nombre
1 Lámpara de estudio
2 Interruptor de pared
3 Sistema de intercomunicación interior
4 Botón de llamada
5 Toma de teléfono
6 Enchufe
3.5 Tema
Sin nombre
1 Pared
2 Antena
3 Caja de bornes de tierra
4 Rueda universal
4. Lista de experimentos
Experimento 1: Sistema de iluminación
Experimento 2: Sistema de intercomunicación
Experimento 3: Sistema de llamada/emergencia
Experimento 4: Sistema de distribución telefónica Experimento
Experimento 5: Sistema de alarma de gas y monóxido de carbono
Experimento 6: Sistema de antena de TV
Experimento 7: Control de temperatura en la sala de calderas
Experimento 8: Sistema de puesta a tierra equipotencial
Experimento 9: Sistema antirrobo
Experimento 10: Experimento extendido
