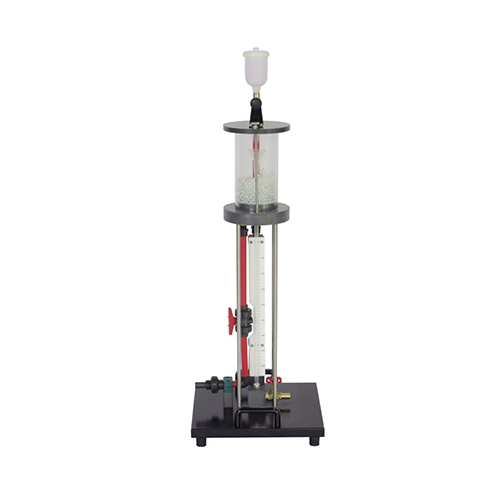

HM 150.18A Equipo didáctico para el experimento de Osborne-Reynolds. Equipo de formación profesional. Equipo de laboratorio de mecánica de fluidos.
1. Introducción al equipo
El experimento de Osborne-Reynolds se utiliza para mostrar el flujo laminar y turbulento. Durante el experimento, se puede observar la transición de flujo laminar a turbulento después de alcanzar la velocidad terminal. El número de Reynolds se utiliza para evaluar si un flujo es laminar o turbulento.
El HM 150.18A muestra líneas de corriente en color durante el flujo laminar o turbulento mediante la inyección de un medio de contraste (tinta). Los resultados experimentales permiten determinar el número crítico de Reynolds.
El montaje experimental consiste en una sección de tubería transparente por la que fluye agua, con una entrada optimizada para el flujo. Se pueden utilizar válvulas para regular el flujo en las secciones de tubería. La tinta se inyecta en el agua que fluye. Una capa de perlas de vidrio en el tanque garantiza un flujo de agua uniforme con baja turbulencia.
El montaje experimental se puede colocar de forma fácil y segura sobre la superficie de trabajo del módulo básico del HM 150A. El HM 150A suministra agua y mide el caudal. Alternativamente, el equipo experimental puede operarse desde el suministro de agua del laboratorio.
Características
1. Visualización del flujo laminar y turbulento con tinta
2. Determinación del número crítico de Reynolds
3. Visualización del flujo mediante tecnología CFD
2. Datos técnicos
Depósito de agua
•Capacidad: 2200 ml
Sección transversal de la tubería
•Longitud: 675 mm
•Interior: 10 mm
Depósito de tinta
•Capacidad: aprox. 250 ml
Largo x ancho x alto: 400 x 400 x 1140 mm
Peso: aprox. 16 kg
3. Componentes
N.° de nombre
1. Entrada de agua
2. Válvula de la tubería de entrada de agua
3. Perla de vidrio
4. Depósito de agua
5. Botella de tinta
6. Válvula de aguja
7. Placa de escala
8. Tubería de prueba
9. Objetivo
10. Salida de drenaje
4. Lista de experimentos
Experimento 1: Experimento de flujo mixto de líquidos
Experimento 2: Observación del experimento de flujo de líquidos
