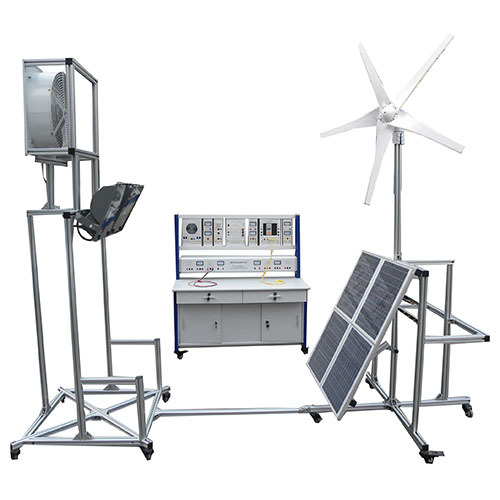

ZM2152 Equipo didáctico para generadores de energía fotovoltaica, equipos de formación profesional, equipos de formación en energías renovables

1.1 Descripción general
Este dispositivo de formación incluye módulos como dispositivos de generación de energía solar, dispositivos de generación de energía mediante paneles fotovoltaicos, inversores y controladores de emisión de luz. Mediante experimentos relacionados, podrá estudiar los principios de la generación de energía solar y eólica, y desarrollar los conocimientos y habilidades correspondientes de los estudiantes. Es adecuado para la enseñanza profesional y la evaluación de habilidades en centros de formación profesional, escuelas secundarias profesionales y escuelas técnicas.
1.2 Características
(1) El dispositivo de formación adopta una estructura de columna de aluminio y la fuente de alimentación está integrada e instalada.
(2) La caja para colgar el circuito de la unidad está completamente configurada y puede utilizarse en combinación para completar el contenido de formación de varios cursos.
(3) Las unidades relevantes se pueden agregar o eliminar de forma flexible de los sujetos experimentales para satisfacer las necesidades de los diferentes usuarios.
(4) El dispositivo cuenta con un buen sistema de protección de seguridad. 2. Parámetros de rendimiento
(1) Potencia de entrada: monofásica CA 120 V ± 10 % 60 Hz
(2) Dimensiones: Dispositivo de energía eólica: 1210 mm × 1210 mm × 2440 mm
Dispositivo de generación de energía solar: 1500 mm × 1500 mm × 2750 mm
Tamaño de la plataforma de lluvia: 1610 mm × 800 mm × 1350 mm
(3) Capacidad total: <2 kVA
(4) Peso: <280 kg
(5) Condiciones de funcionamiento:
Temperatura ambiente: -10 °C ～ +40 °C
Humedad relativa: <85 % (25 °C)

3. Características específicas:
Batería: 12 voltios y 100 amperios/hora;
Frecuencia: 60 hercios; Incluye: Aerogenerador de eje horizontal, regulador por microprocesador, protección contra el viento, control electrónico de par, kit de montaje y módulo fotovoltaico; Potencia: 600 vatios; Voltaje de entrada del inversor: 12 voltios de corriente continua; Voltaje de salida del inversor: 230 voltios; Características adicionales: El cuerpo del generador debe ser de aluminio y tener al menos tres aspas. El alternador debe ser de tipo Brushless con imanes permanentes. Debe tener un voltaje de salida de 12 Vcc en el panel solar y el aerogenerador. El mástil del soporte debe ser de acero inoxidable. La energía producida debe ser de aprox. 30 kWh/mes con velocidad de viento de 5,8 m/s (13 mph), La velocidad mínima del viento para activación debe ser de 3,6 m/s (8 mph), La velocidad máxima del viento debe ser de 49,2 m/s (110mph), La potencia pico correspondiente a la radiación máxima debe ser de 115 W, Debe contar con un soporte montado sobre ruedas y con inclinación regulable, Incluir regulador de carga para paneles fotovoltaicos, con una corriente máxima de 20 A, Debe suministrar una pinza amperimétrica con un rango de tensión (CA/CC); 0 a 600 V y un rango de corriente (CA/CC); 0 a 200 A, Se debe entregar un inversor que tenga una forma de onda de salida sinusoidal modificada, además de parada por baja carga de batería y protección contra sobrecargas, cortocircuitos y sobretemperaturas
4 Composición del producto
4.1 Plataforma
La caja de alimentación contiene la caja de baterías, la salida CA, los instrumentos de medición, el panel de distribución de energía CA y el disyuntor y el interruptor de parada de emergencia. Capacidad para generar, almacenar y transformar prácticas (CC a CA y CA a CC) en energía solar y eólica
4.2 Aerogeneradores y paneles fotovoltaicos
4.3 Soplador y simulador solar de 600 W
Capacidad para simular diferentes velocidades del viento
4.4 Cajas colgantes y dispositivos experimentales de soporte principales
(1) 1 caja de control
Incluye interfaz para la recopilación de datos a través de una red WAN o LAN
(2) 1 caja de inversor
(3) 4 cajas de instrumentos
(4) 1 caja de carga
5 personas pueden realizar proyectos de formación experimental
1. Conocimiento de la energía solar
2. Conocimiento de la energía eólica
3. Formación en energía eólica
4. Formación en energía solar
5. Recopilación de datos de formación para la formación en energía eólica y solar
