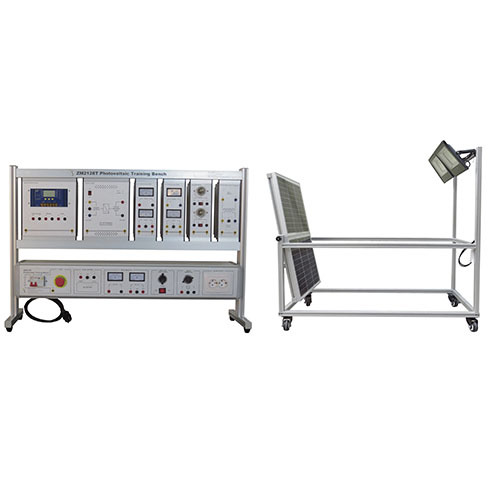

ZM2128T Banco de Formación Fotovoltaica, Equipo Didáctico, Equipo de Formación Profesional, Equipo de Formación en Energías Renovables

1. Descripción general del producto
1.1 Descripción general
Este dispositivo de formación simula y demuestra el proceso de generación de energía solar, proporcionando a los estudiantes una comprensión intuitiva preliminar del sistema. Los paneles solares funcionan con luces LED de alta luminosidad. Mediante experimentos relacionados, los estudiantes adquirirán los conocimientos y habilidades necesarios para la enseñanza y la evaluación de la formación profesional en carreras afines en escuelas profesionales superiores, universidades, escuelas profesionales secundarias y escuelas técnicas.
1.2 Características
(1) La plataforma de formación adopta una estructura de columna de perfil de aluminio. El instrumento de medición y la fuente de alimentación están integrados, y la base está equipada con ruedas universales. Cada unidad es flexible, fácil de usar y resistente a los daños.
(2) Los circuitos y dispositivos experimentales están completamente equipados y pueden utilizarse en combinación para completar el contenido formativo de diversos cursos.
(3) La plataforma de formación cuenta con un buen sistema de protección de seguridad. 2. Parámetros de rendimiento
(1) Dispositivo de generación de energía solar: Estructura de aleación de aluminio. El ángulo del panel fotovoltaico es ajustable y la fuente de luz simulada se puede ajustar 120 grados en dirección vertical. (2) Bastidor de la caja de alimentación de entrenamiento: Estructura de perfil de aluminio, caja colgante de aleación de aluminio, dimensiones totales: 1100 mm × 300 mm × 750 mm (largo, ancho y alto).
(3) Los parámetros de un solo panel solar son los siguientes:
Potencia pico nominal: 30 W
Corriente de cortocircuito: 1,9 A
Corriente máxima: 1,71 A
Voltaje máximo: 17,6 V
Corriente de cortocircuito: 1,87 A
Voltaje de circuito abierto: 21,6 V
(4) Parámetros técnicos de la batería:
Voltaje: 12 V
Capacidad: 7 AH
Pérdida de la batería: 10 V ± 1 V
Norma ejecutiva: GB/T 9535
Humedad relativa: 35 ~ 85 % HR (sin condensación)
(5) Entorno de trabajo:
Temperatura -10 ～ +40 ℃, Temperatura ≤ 80 ℃
Aire ambiente: Sin gases corrosivos ni inflamables, sin grandes cantidades de polvo conductor
(6) Alimentación:
Consumo de energía: ≤ 5000 W
Alimentación: CA 230 ± 10 %
Alimentación: monofásica trifásica CA 230 ± 10 %, 50 Hz
Método de funcionamiento: continuo
(7) Peso total: < 500 kg

3. Composición del producto
3.1 Marco de entrenamiento
3.2 Caja de alimentación
1. Disyuntor
2. Botón de parada de emergencia
3. Batería
4. Instrumento de medición de CC
5. Interruptor de fuente de luz analógica
6. Panel fotovoltaico
7. Toma de corriente
3.3 Dispositivos de soporte
(1) 1 caja para colgar el controlador
(2) 1 caja para colgar el inversor
(3) 1 caja para colgar la carga de la lámpara
(4) 2 soportes para colgar el instrumento Cajas
(5) 1 caja para colgar transformador
(6) Brújula
(7) Medidor de energía solar
(8) Medidor de altura solar
(9) Cable de conexión
(10) Cargador y batería
(11) Herramientas
4. El contenido del curso se puede completar
(1) Experimento de características de la batería:
1) Medición de parámetros eléctricos
2) Conexión en serie y en paralelo de baterías
(2) Experimento del controlador de carga:
1) Experimento de protección de conexión inversa
2) Experimento de protección contra sobrecarga del controlador a la batería
3) Experimento de protección contra sobredescarga del controlador a la batería
4) Experimento de anticarga inversa
(3) Experimento de medición de generación de energía
(4) Experimento de medición de potencia de paneles fotovoltaicos
(5) Experimento de medición de potencia máxima de paneles fotovoltaicos bajo diferentes niveles de iluminación
(6) Experimento de características de salida de paneles fotovoltaicos
(7) Experimento del principio de control de carga de paneles de baterías fotovoltaicas
(8) Experimento del principio básico del inversor
(9) Experimento del principio básico del inversor
(10) Experimento de prueba de forma de onda de salida de inversor simple
(11) Experimento de carga de CA con variador de potencia
