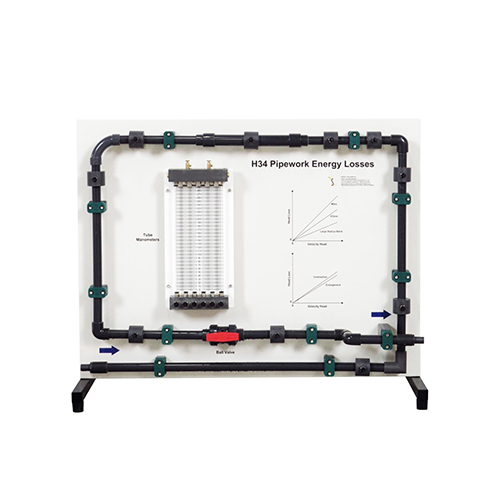

H34 Equipo Didáctico para la Medición de Pérdidas de Energía en Tuberías Equipo para Formación Profesional Equipo para Laboratorio de Mecánica de Fluidos

I. Descripción General del Producto
1.1 Descripción General
Durante el flujo real de un fluido, se producen pérdidas de presión debido a la fricción y la turbulencia (vórtices). Estas pérdidas se presentan en tuberías, componentes, accesorios y dispositivos de medición (como caudalímetros y velocímetros). Deben considerarse al diseñar el sistema de tuberías.
El equipo H34 para la medición de pérdidas de energía en tuberías permite investigar tuberías, sus componentes y las pérdidas de presión en el dispositivo. Además, se propone el método de diferencia de presión para medir el flujo.
1.2 Características
(1) El equipo presenta una combinación de colores armoniosa, con una apariencia atractiva y robusta.
(2) El equipo permite ampliar el número de experimentos gracias a sus múltiples módulos experimentales.
(3) El equipo utiliza materiales más duraderos para prolongar su vida útil. II. Parámetros de rendimiento
Dimensiones: 1080 mm × 540 mm × 1000 mm
Peso: 47 kg
Condiciones de funcionamiento: Temperatura ambiente de 10 °C a 30 °C y humedad relativa inferior al 75 % (a 25 °C).

III. Lista de componentes
3.1 Parte principal
Número Nombre
1 Entrada de agua
2 Válvula de escape
3 Manómetro multitubo
4 Válvula de ajuste de caudal
5 Orificio de medición
6 Drenaje
3.2 Lista de configuración del equipo
Número Nombre Cantidad
Componente 1 Manómetro multitubo (con válvula de escape) 1
Componente 2 Válvula de ajuste de caudal 1
Componente 3 Codo oblicuo 1
Componente 4 Codo 1
Componente 5 Codo de gran radio 1
Componente 6 Expansión repentina 1
Componente 7 Contracción repentina 1
3.3 Accesorios
Número Nombre Cantidad
1 Tubo de 10 metros 1
2 Pirámide 1
IV. Lista de experimentos
Experimento 1 Cómo conectar y usar el equipo
Experimento 2 Pruebas experimentales y fenómenos observados
