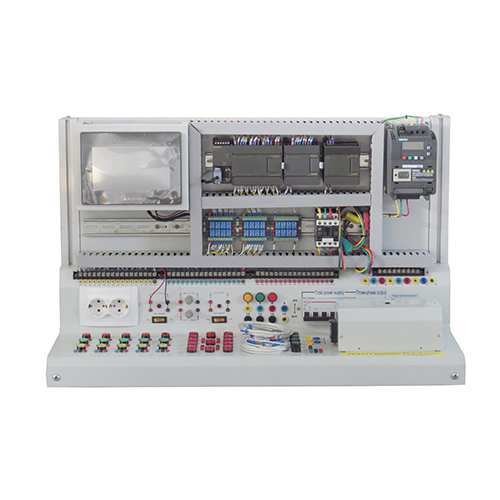

ZE3111 Entrenador de PLC portátil, equipo educativo escolar, banco de trabajo para formación profesional, equipo de capacitación en electricidad1 Descripción general del producto
1.1 Visión general
Este sistema permite simular el funcionamiento de un sistema PLC, brindando a los estudiantes una comprensión intuitiva y preliminar del control mediante PLC y variadores de frecuencia. Su objetivo es desarrollar los conocimientos y habilidades pertinentes en los estudiantes; es adecuado para la enseñanza y la evaluación de competencias en especialidades relacionadas, tanto en instituciones de educación superior técnica y profesional como en centros de formación profesional de nivel secundario y escuelas técnicas.
1.2 Características
(1) La plataforma de formación cuenta con una estructura de bastidor de chapa metálica. Los instrumentos de medición y los módulos de carga están instalados sobre dicho bastidor. La fuente de alimentación para la formación está integrada en el propio equipo. Cada unidad es flexible, fácil de usar y resistente al deterioro.
(2) Los circuitos y dispositivos experimentales están totalmente equipados y pueden combinarse para completar el contenido práctico de diversos cursos.
(3) La plataforma de formación dispone de un sistema integral de protección y seguridad.
2 Parámetros de rendimiento
(1) Equipamiento eléctrico de seguridad industrial: estructura de chapa metálica.
(2) Unidad de alimentación: los componentes de la fuente de alimentación están instalados de forma integrada.
(3) Unidades modulares (tipo panel): los instrumentos y módulos de carga se instalan sobre el bastidor de chapa metálica, disponiendo de terminales de conexión accesibles para facilitar el cableado.
3 Componentes
1. Pantalla táctil
2. PLC Siemens S7-200
3. Variador de frecuencia
4. Relé
5. Contactor de CA
6. Terminal externo del PLC
7. Terminal externo del variador de frecuencia y fuente de alimentación del PLC
8. Toma de corriente tipo europeo
9. Fuente de alimentación de 24 V CC
10. Fuente de alimentación ajustable de 0-10 V CC
11. Fuente de alimentación ajustable de 4-20 mA CC
12. Fuente de alimentación de 24 V CC
13. Fuente de alimentación trifásica
14. Disyuntor general
15. Módulo de pulsadores
16. Módulo de indicadores
17. Sensor de temperatura
18. Interruptor para resistencia calefactora
19. Terminal para ventilador de refrigeración
20. Selector de modo manual/automático
21. Cámara de calentamiento
Accesorios
Permite completar el siguiente programa de formación:
Experimento 1: Control de un motor trifásico mediante variador de frecuencia
Experimento 2: Control de temperatura (calentamiento) mediante PLC
Experimento 3: Control de arranque y parada de un motor mediante variador de frecuencia (usando BOP)
Experimento 4: Control de arranque y parada de un motor mediante variador de frecuencia (pulsadores externos combinados con control analógico)
Experimento 5: Control de un motor asíncrono trifásico de jaula de ardilla mediante variador de frecuencia (control de varias velocidades)
