Circuito de refrigeración con carga variable Entrenador de refrigeración Equipo didáctico Equipo de enseñanza

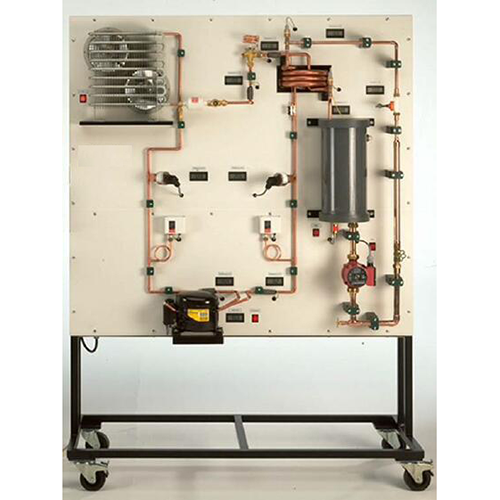

SR2004 Circuito de refrigeración con carga variable Entrenador de refrigeración Equipo didáctico Equipo de enseñanza
Marca: ShouldShine
Modelo: SR2004
Objetivos de aprendizaje/Experimentos
- Diseño y componentes de un sistema de refrigeración
* Compresor
* Condensador
* Válvula de expansión termostática
* Evaporador
* Presostato
- Representación del ciclo termodinámico en el diagrama logarítmico p-h
- Determinación de variables características importantes
* Coeficiente de rendimiento
* Capacidad de refrigeración
* Trabajo del compresor
- Comportamiento operativo bajo carga

Especificación
[1] Estudio de un circuito de refrigeración con circuito de agua como carga
[2] Circuito de refrigeración con compresor, condensador con ventilador, válvula de expansión termostática e intercambiador de calor de serpentín coaxial como evaporador
[3] Circuito de agua con bomba, depósito con calentador como carga de refrigeración en el evaporador
[4] Calentador con controlador para ajustar la temperatura del depósito
[5] Registro de todos los valores medidos relevantes y visualización directa en el lugar de la medición
[6] Software LabVIEW para adquisición de datos vía USB en Windows XP o Windows Vista
[7] Refrigerante R134a, sin CFC
Datos técnicos
Compresor
- Capacidad de refrigeración: aprox. 380 W a 5/40 °C
Evaporador
- Volumen de refrigerante: 0,4 L
- Volumen de agua: 0,8 L
Condensador
- Superficie de transferencia: aprox. 0,175 m²
- Consumo de energía del ventilador: 2 x 29 W
Bomba
- Caudal máx.: 1,9 m³/h
- Máx. Altura de elevación: 1,4 m
Depósito
- Volumen: aprox. 4,5 L
- Calentador: aprox. 450 W
Rangos de medición
- Presión: 2x -1...15 bar
- Potencia del compresor: 1x 0...600 W
- Temperatura: 6x 0...100 °C
- Caudal (agua): 1x 0,05...1,8 L/min
Dimensiones y peso
Largo x Ancho x Alto: 1400 x 560 x 1800 mm
Peso: aprox. 120 kg
Conexiones
230 V, 50/60 Hz, monofásica o 120 V, 60 Hz, monofásica
