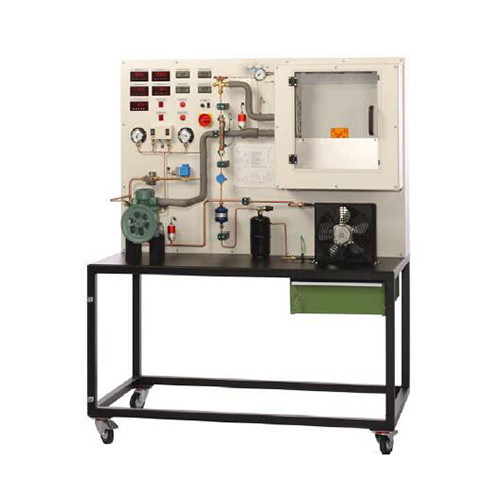

Sistema de refrigeración con compresor abierto Entrenador de refrigeración Equipo didáctico Equipo de enseñanza

SR2006 Sistema de refrigeración con compresor abierto Entrenador de refrigeración Equipo didáctico Equipo de enseñanza
Marca: ShouldShine
Modelo: SR2006
Objetivos de aprendizaje / Experimentos
- Fundamentos de refrigeración
- Diseño y componentes de un sistema de refrigeración
* Compresor abierto con variador
* Condensador
* Evaporador
* Válvula de expansión termostática
* Presostato
- Determinación de variables características importantes
* Coeficiente de rendimiento
* Capacidad del compresor
* Capacidad de refrigeración
* Relación de compresión
* Eficiencia volumétrica
- Representación del ciclo termodinámico en el diagrama logarítmico p-h
- Determinación de la eficiencia del compresor
- Efecto del caudal del compresor en el circuito de refrigeración
Especificaciones
[1] Investigación de un circuito de refrigeración con compresor de velocidad controlada
[2] Circuito de refrigeración con compresor abierto, condensador, válvula de expansión termostática y evaporador en la cámara de refrigeración
[3] Carga de refrigeración en la cámara de refrigeración ajustable mediante un calentador
[4] Accionamiento y ajuste de la velocidad del compresor abierto
[5] Condensador y evaporador con ventilador
[6] Pantallas digitales de presión, temperatura, caudal, potencia y velocidad
[7] Software para adquisición de datos mediante USB en Windows Vista o Windows 7
[8] Refrigerante R134a, sin CFC

Datos técnicos
Compresor abierto
- Capacidad de refrigeración: aprox. 845 W (a velocidad: 975 min-1 y -10/40 °C)
- Velocidad: 500...1000 min-1
Condensador con ventilador. Superficie de transferencia: 2,5 m²
- Capacidad: aprox. 1.935 W a 25 °C de temperatura del aire (ambiente) / Δt = 15 °C
Evaporador
- Superficie de transferencia: 3,62 m²
- Capacidad: 460 W a 3 °C de temperatura del aire (cámara) / Δt = 13 °C
Potencia del calentador: 500 W
Rangos de medición
- Temperatura: 4x -5...105 °C, 1x -50...250 °C
- Presión: 2x -1...15 bar
- Velocidad: 1x 0...1.000 min-1
- Caudal de R134a: 1x 2...15 g/s
- Potencia: 1x 0...500 W
Dimensiones y peso
Largo x Ancho x Alto: 1.470 x 800 x 1.850 mm
Peso: aprox. 185 kg
Requerido para su funcionamiento
230 V, 50/60 Hz, monofásico o 120 V, 60 Hz/CSA, monofásico
