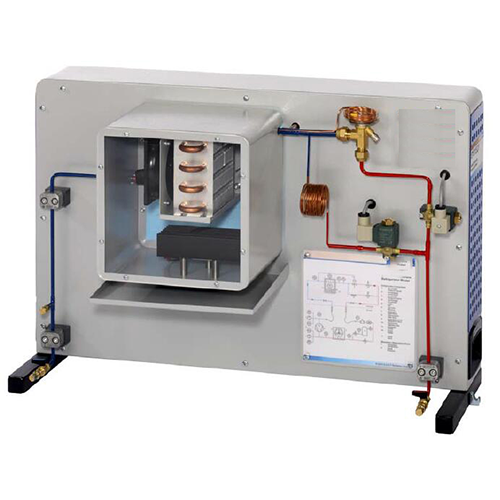

SR20281 Modelo de refrigerador Equipo de enseñanza escolar Instructor de refrigeración Equipo de formación profesionalMarca: ShouldShine
Modelo: SR20281
Objetivos de aprendizaje/Experimentos
- Comprender y familiarizarse con el diseño y el funcionamiento de un sistema de refrigeración sencillo
- Familiarización con el principio de funcionamiento de un evaporador
- Diferentes elementos de expansión
* Funcionamiento con tubo capilar
* Funcionamiento con válvula de expansión
- Comportamiento operativo bajo carga
- Ciclo de refrigeración en el diagrama logarítmico p-h
- Simulación de fallos
Especificaciones
[1] Modelo de refrigerador para conectar a la unidad base
[2] Sistema de formación con tecnología HSI
[3] Cámara de refrigeración con evaporador, ventilador y carga de refrigeración
[4] Cámara con frontal transparente
[5] Calentador eléctrico para generar la carga de refrigeración
[6] Elementos de expansión seleccionables mediante electroválvulas: válvula de expansión o tubo capilar
[7] Sensores para registrar la temperatura y la presión
[8] Electroválvulas, ventilador, calentador y simulación de fallos controlados mediante software
Datos técnicos
Cámara de refrigeración: L x A x A 270 x 270 x 220 mm
Calentador eléctrico PTC como carga de refrigeración: 210 W
Tubo capilar: 2 m de longitud
Rangos de medición: temperatura: 3x -50...50 °C - presión: -1...9 bar
Dimensiones y peso (largo x ancho x alto): 850 x 380 x 550 mm. Peso: aprox. 30 kg
