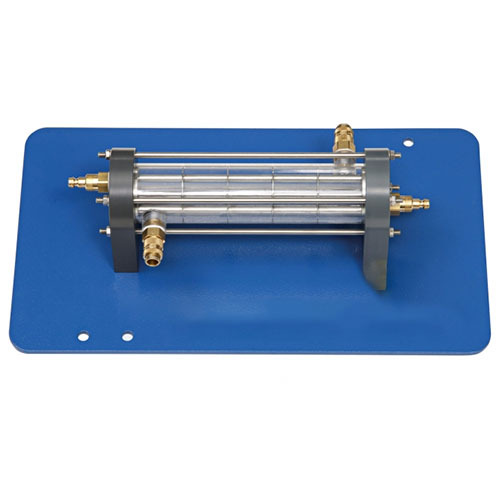

SL110.03 Módulo de intercambiador de calor de carcasa y tubos. Equipo de laboratorio térmico. Equipo didáctico.I. Descripción
Los intercambiadores de calor de carcasa y tubos son de uso generalizado. Las principales ventajas de este diseño son su gran superficie de transferencia de calor y su tamaño compacto. Se utilizan en las industrias química y farmacéutica, en refinerías y en plantas de ingeniería de procesos.
El SL 110.03 forma parte de una serie de unidades que permiten realizar experimentos con diferentes tipos de intercambiadores de calor. Esta unidad experimental es ideal para investigar el funcionamiento y el comportamiento de un intercambiador de calor de carcasa y tubos en operación.
El SL 110.03 se conecta a la unidad de suministro SL 110 mediante acoplamientos rápidos. El intercambiador de calor de carcasa y tubos consta de siete tubos, rodeados por una carcasa exterior transparente. El agua caliente fluye a través del espacio entre los tubos y el agua fría a través del espacio dentro de la carcasa. Parte de la energía térmica del agua caliente se transfiere al agua fría. Se utilizan placas deflectoras para desviar el flujo dentro de la carcasa, creando así una mayor turbulencia y, por lo tanto, una transferencia de calor más intensa. El fluido fluye en sentido transversal.
Las válvulas de la unidad de suministro se utilizan para ajustar los caudales de agua caliente y fría. La manguera de suministro se puede reconectar mediante acoplamientos rápidos, lo que permite invertir el sentido del flujo. Esto posibilita el funcionamiento en flujo cruzado paralelo o en contracorriente. Los sensores de temperatura para medir la temperatura de entrada y salida se encuentran en las conexiones de suministro del SL 110.
Durante los experimentos, se grafican las curvas de temperatura y se muestran gráficamente. Además, los valores medidos se pueden registrar y procesar mediante un software de adquisición de datos. El coeficiente medio de transferencia de calor se calcula como una variable característica.
II. Especificaciones
1. Intercambiador de calor de carcasa y tubos (flujo cruzado) para conexión al SL 110
2. Suministro de agua caliente y fría desde el SL 110
3. Posibilidad de funcionamiento en flujo cruzado paralelo o en contracorriente
4. Carcasa transparente, haz de tubos visible
5. Haz de tubos compuesto por 7 tubos y 4 placas deflectoras
6. Registro de temperatura mediante el SL 110
III. Datos técnicos
Superficie de transferencia de calor: 200 cm²
Haz de tubos de acero inoxidable
• Diámetro exterior: 6 mm
• Espesor de pared: 1 mm
• 7 tubos
Carcasa transparente (PMMA)
• Diámetro exterior: 50 mm
• Espesor de pared: 3 mm
Dimensiones y peso
Largo x Ancho x Alto: 400 x 230 x 110 mm
Peso: aprox. 3 kg
