1. Descripción
El propósito de un sistema de refrigeración es enfriar materiales y productos, por ejemplo, para proteger los alimentos del deterioro. El enfriamiento puede describirse como un proceso en el que se extrae calor del ambiente.
Un sistema de refrigeración comúnmente utilizado es el llamado sistema de refrigeración por compresión. En este sistema, el refrigerante fluye a través de cuatro elementos principales: compresor, condensador, elemento de expansión y evaporador. El sistema de refrigeración aprovecha el hecho de que el refrigerante tiene un punto de ebullición bajo a baja presión. Esto significa que la evaporación tiene lugar en el lado de baja presión. Durante la evaporación, el refrigerante se extrae calor del ambiente y se enfría. La condensación tiene lugar en el lado de alta presión, después del evaporador. Aquí, el calor se descarga al ambiente. Si no se utiliza el efecto de enfriamiento, sino el calor descargado, se denomina bomba de calor.

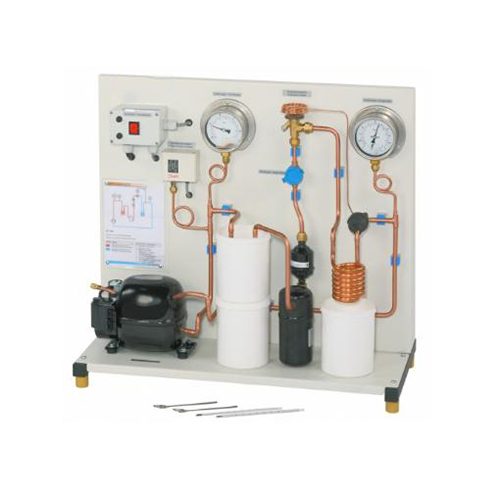

La configuración del ST 101 representa un sistema de refrigeración por compresión simple. El evaporador y el condensador se han diseñado como un serpentín con cada extremo sumergido en un tanque lleno de agua. El agua simula el ambiente. Una válvula de expansión termostática sirve como elemento de expansión. Dos manómetros indican las presiones del sistema en los lados de alta y baja presión. Una escala adicional en el manómetro indica la temperatura de evaporación del refrigerante. Dos termómetros miden la temperatura del agua en los tanques. Esto permite calcular la cantidad de calor extraído del ambiente (evaporador, agua fría) y añadido al ambiente (condensador, agua caliente). Una mirilla indica el estado general del refrigerante aguas arriba de la válvula de expansión.

2. Detalles técnicos
Especificaciones
Fundamentos de refrigeración en un modelo simplificado
Sistema típico de refrigeración por compresión con compresor de pistón, válvula de expansión termostática, evaporador y condensador (cada uno en forma de serpentín)
2 manómetros con escala de temperatura para el refrigerante que muestran los valores del refrigerante en los lados de alta y baja presión
2 tanques llenos de agua con termómetro para mostrar el efecto de enfriamiento y calentamiento
Presostato para proteger el compresor
Mirilla para monitorear el estado agregado del refrigerante
Refrigerante R513A, PCA: 631
Datos técnicos
Compresor
Consumo de energía: 104 W a 5/40 °C
Capacidad de refrigeración: 278 W a 5/40 °C
Volumen desplazado: 2,72 cm³
Depósito: 4 de 1700 ml
Refrigerante
R513A
PCA: 631
Volumen de llenado: 500 g
CO₂ equivalente: 0,3 t
Rangos de medición
Presión: 1…12,5 bar, 1…25 bar
Temperatura: 50…40 °C, 40…80 °C, 2 x 10…50 °C
230 V, 50 Hz, monofásica
230 V, 60 Hz, monofásica
120 V, 60 Hz, monofásica
UL/CSA opcional
