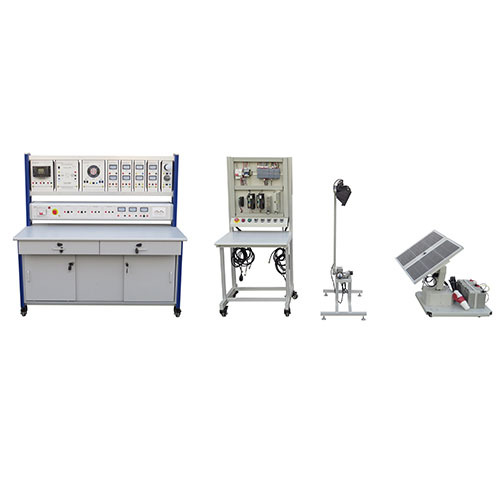

ZM2121E Entrenador de Sistemas de Generación de Energía Solar, Equipo Didáctico, Equipo de Educación Vocacional, Equipo de Capacitación en Energías Renovables
1 Introducción
1.1 Descripción general
Este sistema de capacitación simula el proceso de generación de electricidad eólica y solar, permitiendo a los estudiantes aprender a generar electricidad eólica y solar. El generador eólico es impulsado por un ventilador, mientras que el panel solar es impulsado por un haluro metálico de alta potencia. Este entrenador desarrolla la capacidad práctica de los estudiantes y es adecuado para universidades de ingeniería, institutos de formación y escuelas técnicas.
1.2 Características
(1) Este entrenador utiliza una estructura de columna de aluminio con medidores internos integrados. Cuenta con ruedas universales en la parte inferior para facilitar su desplazamiento.
(2) Permite realizar diversos experimentos con circuitos y componentes, que los estudiantes pueden combinar para crear diferentes circuitos y realizar diferentes experimentos y contenidos de capacitación.
(3) Banco de trabajo de capacitación con sistema de protección de seguridad.
2 Introducción al sistema
Este sistema se divide en cuatro partes: sistema de generación de energía fotovoltaica, sistema de control y sistema inversor. El sistema de control consta de un controlador fotovoltaico y un controlador de seguimiento. El sistema inversor está compuesto por un inversor de frecuencia y una unidad de carga. 1. Sistema de generación de energía fotovoltaica: Este sistema utiliza dos placas solares de 30 W, que se pueden conectar en serie o en paralelo según la presión del sistema. El conjunto de luces solares simuladas consta de dos lámparas de halogenuros metálicos, cuya posición relativa se puede ajustar para simular la posición de la luz solar y realizar demostraciones. Grupo de baterías: Consta de dos baterías selladas de 12 V/40 AH, que se pueden conectar en paralelo como un sistema de 12 V/200 AH o en serie como un sistema de 24 V/100 AH, lo que permite un conocimiento profundo de la batería.
2. Caja de control: Esta caja utiliza un controlador de cargador industrial para controlar la carga de la batería de aerogeneradores y generadores fotovoltaicos. Con la pantalla LCD, puede comprobar los parámetros técnicos del sistema y configurarlos usted mismo. Previene sobrecargas y sobrecorrientes.
3. Caja de conexión del inversor: Incorpora un inversor de frecuencia con reconocimiento inteligente de voltaje de 12 V/24 V. El voltaje de salida es de 220 V CA, la potencia de trabajo continuo es de 600 W y la potencia máxima es de 1000 W. Eficiencia rotatoria superior al 90 % y alarma automática de bajo voltaje.
4. Caja de medición: Muestra el voltaje del generador, la corriente del generador, el voltaje de carga, la corriente de carga, el voltaje del inversor y la corriente del inversor en tiempo real.
5. Caja de conexión de carga: Contiene una bombilla incandescente, una de ahorro de energía y un ventilador de eje para realizar pruebas de carga con corriente de 220 V CA del inversor.
6. Puede realizar más de 20 experimentos.
