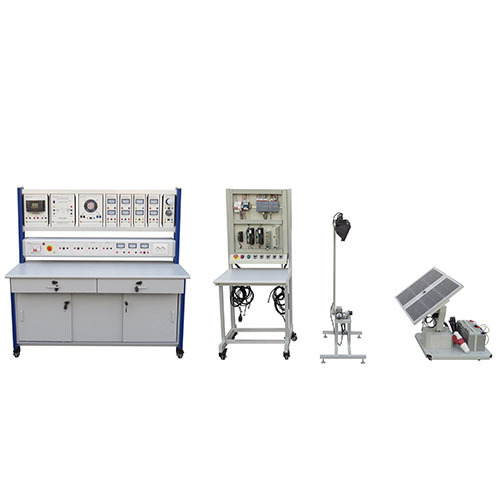

ZM2121A Entrenador de Sistemas de Generación de Energía Solar, Equipo Didáctico, Equipo de Formación Profesional, Equipo de Formación en Energías Renovables

1. Introducción al Equipo
1.1. Descripción General
El sistema de entrenamiento simula y demuestra el proceso de generación de energía solar. Esto permite a los estudiantes adquirir una comprensión preliminar e intuitiva de los sistemas de generación de energía solar. Permite cultivar conocimientos y habilidades similares en los estudiantes, y es adecuado para los exámenes de enseñanza y formación profesional de escuelas profesionales superiores y estudiantes de primer ciclo.
1.2. Características
(1) La plataforma de entrenamiento adopta una estructura de columna de perfil de aluminio. El instrumento de medición y la fuente de alimentación de entrenamiento están integrados, y la base cuenta con ruedas universales. Las unidades son flexibles, fáciles de usar y resistentes a los daños.
(2) El circuito experimental y los dispositivos están completamente configurados y pueden utilizarse en combinación para completar el contenido de formación de diversos cursos.
(3) La plataforma de entrenamiento cuenta con un buen sistema de protección de seguridad. 2. Parámetros técnicos
Tamaño de la plataforma de entrenamiento: Estructura de perfil, cada unidad modular con ruedas universales en la parte inferior. Dimensiones totales: 1400 mm × 700 mm × 1500 mm (largo × ancho × alto).
Entorno de trabajo:
Temperatura: -10 ℃ a +40 ℃. Temperatura: ≤ 80 ℃.
Aire ambiente: Sin gases corrosivos ni combustibles, sin grandes cantidades de polvo conductor.
Alimentación:
Consumo de energía: ≤ 5000 W.
Alimentación: CA 220 ± 10 %.
Alimentación: CA monofásica trifásica 220 ± 10 % (50/60 Hz).
Método de trabajo: Continuo.
Peso total: < 200 kg.

3. Lista de componentes e introducción
3.1. Banco de trabajo
Esta pieza incluye diversas cajas colgantes que se pueden combinar para realizar diversas operaciones experimentales. 3.2. Caja de alimentación de escritorio
1: Disyuntor
2: Luz indicadora de encendido
3: Botón de parada de emergencia
4: Terminal de tierra
5: Seguro de batería
6: Terminal de salida de transferencia de batería
7: Seguro de batería
8: Terminal de salida de transferencia de batería
9: Seguro del panel fotovoltaico
10: Conexión de transferencia del panel fotovoltaico al terminal de salida
11: Seguro del panel fotovoltaico
12: Terminal de salida de transferencia del panel fotovoltaico
13: Voltímetro de CC de 30 V
14: Terminal de 30 V del voltímetro de CC
15: Voltímetro de CC de 30 V
16: Terminal de 30 V del voltímetro de CC
17: Amperímetro de CC de 30 A
18: Terminal de 30 A del amperímetro de CC
19: Seguro del amperímetro de CC de 30 A
20: Toma
3.3. Módulo controlador solar
3.4. Módulo inversor
3.5. Módulo de carga del ventilador
3.6. Voltímetro y Módulos de amperímetro
3.7. Módulo de carga de bombilla
3.8. Unidad de control analógica
1: Disyuntor
2: Controlador de motor paso a paso del eje A
3: Controlador de motor paso a paso del eje C
4: Controlador de motor paso a paso del eje B
5: Botón de parada de emergencia
6: Luz indicadora de encendido
7: Luz indicadora de funcionamiento
8: Interruptor de fuente de luz analógica
9: Relé del controlador de iluminación
10: Contactor de CA para control de iluminación
11: PLC Siemens
12: Fuente de alimentación conmutada de 24 V CC
13: Interruptor de control de movimiento del eje C
14: Interruptor de control de movimiento del eje B
15: Interruptor de control de movimiento del eje A
16: Módulo manual/automático
3.9. Unidad de seguimiento solar
1: Panel solar
2: Sensor de fuente de luz
3: Motor paso a paso del eje A
4: Motor paso a paso del eje B
5: Batería
4.0. Unidad de movimiento de fuente de luz analógica
1: Fuente de luz analógica
2: Motor de eje C
3: Sensor de ángulo
4.1. Bolsa de accesorios
El kit de accesorios incluye fusibles, cables de prueba K4 y un CD con los componentes
Multímetro
Cargador
Caja de herramientas
4. Lista de experimentos
Experimento 1: Prueba de características de la batería
Experimento 2: Experimento del controlador de carga
Experimento 3: Experimento de prueba de voltaje de circuito abierto en celdas fotovoltaicas
Experimento 4: Experimento de prueba de corriente de cortocircuito en celdas fotovoltaicas
Experimento 5: Experimento de prueba de potencia de trabajo de baterías fotovoltaicas
Experimento 6: Diferentes experimentos de prueba máxima de celdas fotovoltaicas bajo diferentes condiciones de luz
Experimento 7: Experimento de características de salida de celdas fotovoltaicas
Experimento 8: Experimento del principio de control de carga de baterías fotovoltaicas
Experimento 9: Experimento del principio básico del inversor
Experimento 10: Uso del software de monitorización
Experimento 11: Uso del gráfico de curvas del software
Experimento 12: Registro de datos del software
Experimento 13: Exportación de datos del software
