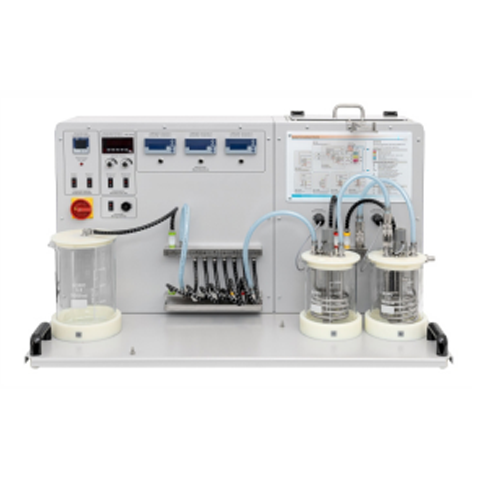

Unidad de suministro CE 310 para reactores químicos. Banco de trabajo para laboratorio educativo. Banco de trabajo para formación profesional. Equipo de entrenamiento térmico.El reactor es el elemento central de una planta de producción química. En él, las sustancias iniciales (reactivos) reaccionan entre sí para formar una nueva sustancia (producto). El reactor debe garantizar las condiciones para un proceso de reacción óptimo, principalmente en lo que respecta a la temperatura. Se utilizan diferentes tipos de reactores, según los requisitos.
El CE 310 sirve como unidad de suministro para seis reactores distintos. El reactor que se va a analizar se monta en la unidad de suministro y se mantiene en su posición mediante dos pasadores.
Para el funcionamiento continuo de los reactores, se disponen dos depósitos para los reactivos en el simulador. La unidad de suministro y el reactor están conectados hidráulicamente mediante mangueras. Estas mangueras están equipadas con acoplamientos de liberación rápida para facilitar su conexión. Dos bombas transportan los dos reactivos al reactor. El tiempo de retención de los reactivos en el reactor se puede ajustar mediante la velocidad de la bomba. Dentro del reactor, los reactivos reaccionan para formar un producto. Se dispone de un depósito y una bomba adicionales para el producto. La unidad de suministro está equipada con un circuito de agua caliente con bomba, depósito y calentador para controlar la temperatura en el reactor. El circuito de agua fría se alimenta desde el enfriador de agua WL 110.20.
La conductividad y la temperatura en el reactor se miden con un sensor combinado. El armario eléctrico contiene los controles necesarios para poner en marcha los agitadores en los distintos reactores.
Los valores medidos se visualizan digitalmente en el armario eléctrico. Asimismo, pueden transmitirse directamente a un ordenador mediante USB, donde se analizan con el software de adquisición de datos incluido. Especificaciones
Unidad de suministro para 6 tipos diferentes de reactores químicos
Conexión de los reactores mediante mangueras con acoplamientos rápidos
Circuito de agua con depósito, calentador, controlador de temperatura, bomba y corte por bajo nivel de agua para calefacción y refrigeración (con enfriador de agua WL 110.20)
Control de temperatura de los reactivos y reactores
3 depósitos de vidrio para reactivos y productos
5 bombas peristálticas para el suministro de reactivos y productos
2 sensores combinados para la medición de conductividad y temperatura
Software para la adquisición de datos vía USB en Windows 10
Datos técnicos
Bomba peristáltica para reactivos
Caudal máximo: aprox. 180 ml/min
Con manguera de 8,0 x 4,8 mm
Bomba peristáltica para productos
Caudal máximo: aprox. 420 ml/min
Con manguera de 8,0 x 4,8 mm
Bomba de agua
Caudal máximo: 10 l/min Altura de elevación: 30 m
Consumo de energía: 120 W
Calentador
Consumo de energía: 1500 W
Depósitos
Reactivos: 2 x 2,5 L
Producto: 5 L
Agua para calentar: 8 L
Rangos de medición
Conductividad: 2 x 0…100 mS/cm
Temperatura: 2 x 0…55 °C, 1 x 0…60 °C
Caudal: 1 x 0…240 L/min
230 V, 50 Hz, monofásico
230 V, 60 Hz, monofásico; 120 V, 60 Hz, monofásico
Certificación UL/CSA opcional
Dimensiones y peso
L x An x Al: 1170 x 670 x 690 mm
Peso: aprox. 82 kg
Requerido para el funcionamiento
Conexión de agua, desagüe / WL 110.20
Acetato de etilo, sosa cáustica (para la reacción de saponificación)
Se recomienda un PC con Windows
