Máquina síncrona trifásica, banco de laboratorio educativo, equipo escolar, equipo de capacitación eléctrica

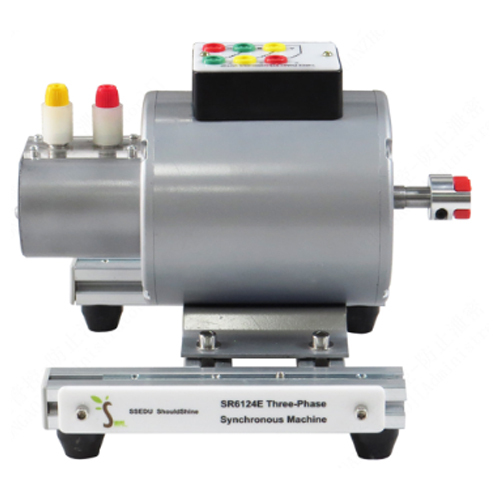

SR6124E Máquina síncrona trifásica, banco de laboratorio educativo, equipo escolar, equipo de capacitación eléctrica
1. Introducción del producto
1.1 Descripción del producto
Un motor síncrono es un motor de corriente alterna (CA) cuya velocidad de rotor es igual a la velocidad del campo magnético giratorio del estator. La velocidad del rotor es n = 60f/p, donde p es la frecuencia logarítmica y f es la frecuencia de la red eléctrica. La velocidad n depende de la frecuencia de la red eléctrica f; por lo tanto, la frecuencia de la fuente de alimentación debe ser constante para que la velocidad se mantenga constante e independiente de la carga. Se caracteriza por su alta estabilidad operativa y gran capacidad de sobrecarga, y se utiliza comúnmente en sistemas de accionamiento síncrono multimáquina, sistemas de control de velocidad de precisión y equipos de gran tamaño.
1.2 Características del producto
Velocidad constante, alta precisión.
Buena estabilidad, gran capacidad de sobrecarga.
2. Especificaciones técnicas
2.1 Parámetros técnicos
Parámetros de alimentación: Como motor, puede alimentarse con corriente alterna trifásica de tres hilos de 380 V ±5 % a 50 Hz.
Alimentación de excitación: CC 0-24 V.
2.2 Dimensiones y peso
Dimensiones: 300 mm x 240 mm x 250 mm
Peso: <5 kg

3. Nombres y funciones de los componentes del producto
3.1 Cuerpo principal del producto
N.° Nombre Cantidad
1 Fuente de alimentación de excitación 1
2 Panel de tomas de conexión 1
3 Acoplamiento 1
4 Base 1
3.2 Accesorios del producto
N.° Nombre Cantidad
1 Cable de conexión de seguridad eléctrica de 4 mm, 1 metro, doble extremo, verde 2
2 Cable de conexión de seguridad eléctrica de 4 mm, 1 metro, doble extremo, rojo 3
3 Cable de conexión de seguridad eléctrica de 4 mm, 1 metro, doble extremo, negro 1
4 Cable de conexión de seguridad eléctrica de 4 mm, 1 metro, doble extremo, amarillo 2
4. Lista de experimentos didácticos del producto (Consulte el manual de experimentos para obtener más detalles)
(1) Experimento de generación de energía con motor síncrono trifásico
