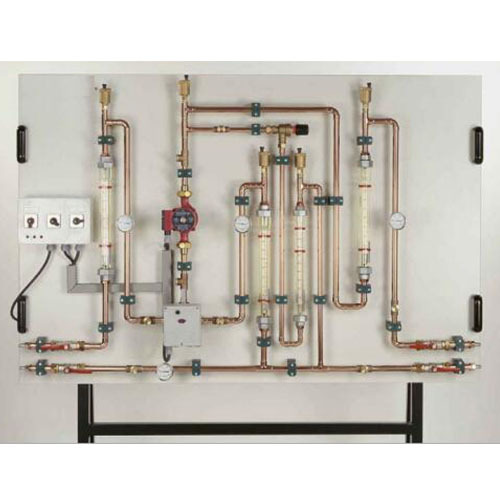

SR3019A Panel de entrenamiento para válvulas mezcladoras de tres vías, equipo de laboratorio térmico, equipo didáctico.Objetivos de aprendizaje / Experimentos
- Funcionamiento y comportamiento operativo de una válvula mezcladora de tres vías
- Efecto de la relación de mezcla en el caudal de alimentación o la temperatura del caudal de circulación
- Efecto del ajuste del mezclador en el caudal
En combinación con otros paneles de entrenamiento, es posible configurar un sistema de calefacción completo.
Especificaciones
[1] Entrenador sobre sistemas de calefacción y fontanería
[2] Válvula mezcladora de 3 vías
[3] Bomba de circulación
[4] 4 rotámetros
[5] 4 termómetros bimetálicos de esfera
[6] 2 conexiones de agua para calefacción
[7] 2 conexiones de agua para caldera
[8] 1 válvula de alivio de presión diferencial
[9] Conexiones de agua mediante acoplamientos rápidos
Datos técnicos
Bomba - Consumo: 70 W - Caudal máximo: 60 l/min - Altura máxima de elevación: 4 m
Válvula mezcladora de tres vías - Ángulo de apertura: 90° - Tiempo de apertura: 100 s
Rangos de medición - Caudal: 3 x 150...1700 l/h, 1 x 40...400 l/h - Temperatura: 0...100 °C
Dimensiones y peso (Largo x Ancho x Alto): 1650 x 700 x 1850 mm. Peso: aprox. 112 kg.
Requisitos de funcionamiento: 230 V, 50/60 Hz, monofásica.
Suministro de agua caliente: 1800 l/h, conexión de agua fría, desagüe.
