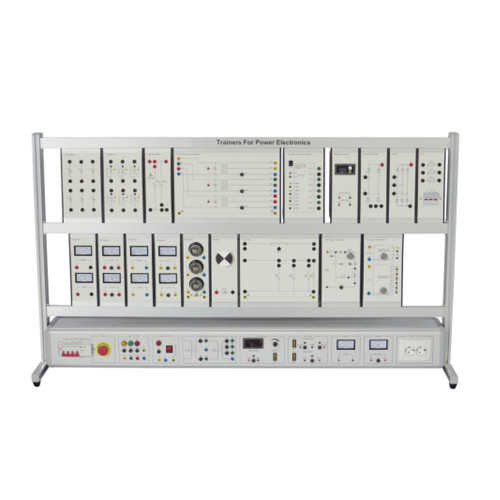

ZE3440 Entrenadores para Electrónica de Potencia, Banco de Trabajo para Formación Profesional, Equipo de Formación Eléctrica, Banco de Laboratorio Educativo
1. Introducción al equipo
1.1 Descripción general
La plataforma de entrenamiento incluye circuitos de aplicación típicos de varios tipos de diodos. Mediante experimentos, los estudiantes se familiarizan con las características eléctricas de los diodos, dominan los principios y métodos de control y desarrollan los conocimientos y habilidades necesarios. Además, sirve para la evaluación de la formación docente y práctica en especialidades técnicas.
1.2 Características
(1) La plataforma de entrenamiento está fabricada con un sustrato de aleación de aluminio, lo que le confiere una estructura estable. Cada módulo actuador se coloca sobre la placa base, facilitando su uso y evitando daños.
(2) Su estructura es abierta y desmontable, permitiendo el fácil reemplazo de los módulos. El contenido de los módulos se ha determinado para garantizar una funcionalidad tanto práctica como didáctica integral, facilitando la selección de los módulos necesarios durante la enseñanza o la competición. 2. Parámetros técnicos
Potencia de entrada: 380 V ±10 % 50 Hz
Peso: <150 kg
Condiciones de funcionamiento: Temperatura ambiente: -10 °C ~ +40 °C
Humedad relativa: <85 % (25 °C)
Dimensiones: aprox. 1600 mm × 400 mm × 950 mm
3. Lista de componentes
3.1 Parte principal
N.° Nombre
1 Módulo de caja de montaje
2 Módulo de caja de alimentación

3.2 Parte de la caja de alimentación
N.° Nombre
1 Interruptor automático de 4 polos
2 Salida de alimentación CA 380 V
3 Salida de alimentación CA 220 V
4 Transformador CA simple de 9 V/12 V
5 Salida de alimentación CC 0-36 V
6 Salida de alimentación CC ±12 V/5 V
7 Voltímetro CC
8 Amperímetro CC
9 Enchufe europeo de doble empotrar
3.3 Lista de configuración del equipo
N.° Nombre Cantidad
Componente 1 Módulo de diodos en caja de montaje 1 Componente 2 Módulo rectificador controlado de silicio (caja de montaje) 1
Componente 3 Módulo condensador (caja de montaje) 1
Componente 4 Módulo transformador trifásico (caja de montaje) 1
Componente 5 Módulo amplificador de cuatro vías (caja de montaje) 1
Componente 6 Módulo PWM (caja de montaje) 1
Componente 7 Módulo puente de diodos monofásico (caja de montaje) 1
Componente 8 Módulo puente de diodos trifásico (caja de montaje) 1
Componente 9 Módulo fusible (caja de montaje) 1
Componente 10 Módulo voltímetro CC (caja de montaje) 1
Componente 11 Módulo amperímetro CC (caja de montaje) 1
Componente 12 Módulo voltímetro CA (caja de montaje) 1
Componente 13 Módulo amperímetro CA (caja de montaje) 1
Componente 14 Módulo bombilla (caja de montaje) 1
Componente 15 Módulo motor (caja de montaje) 1
Componente 16 Módulo RLC (caja de montaje) 1
Componente 17 Módulo circuito disparador SCR (caja de montaje) 1
Componente 18 Módulo de placa de disparo SCR con caja de montaje 1
3.4 Accesorios
N.° Nombre Cant.
1 Cable eléctrico de seguridad de 4 mm²
1 metro, doble cabezal, azul 5
2 Cable eléctrico de seguridad de 4 mm²
1 metro, doble cabezal, negro 7
3 Cable eléctrico de seguridad de 4 mm²
1 metro, doble cabezal, rojo 7
4 Cable eléctrico de seguridad de 4 mm²
1 metro, doble cabezal, amarillo 5
5 Cable eléctrico de seguridad de 4 mm², 1 metro, doble cabezal, bicolor 5
6 Multímetro digital 1
7 Cable eléctrico de seguridad de 2 mm², 100 cm 20
8 Fusible de 1 A, 5 x 20 Ω 10
9 Fusible de 2 A, 5 x 20 Ω 10
10 Fusible de 3 A, 5 x 20 Ω 10
11 Fusible de 5 A, 5 x 20 Ω 10
12 Núcleo de fusible de 2 A 5
13 Cable puente en U K4, negro 5
4. Lista de experimentos
Experimento 1: Medición de un circuito rectificador monofásico de media onda
Experimento 2 Experimento de medición de un circuito rectificador monofásico de onda completa
Experimento 3: Experimento de medición de un circuito rectificador de puente monofásico
Experimento 4: Experimento de medición de un circuito elevador de voltaje trifásico
Experimento 5: Experimento de medición de un circuito rectificador de puente trifásico
Experimento 6: Experimento de medición de un circuito de CC trifásico totalmente controlado
Experimento 7: Experimento de amplificación de un circuito PWM
Experimento 8: Experimento de prueba de un módulo de capacitores
