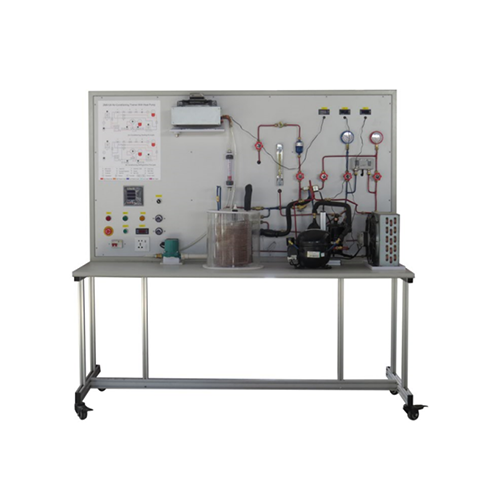

ZM6113P Entrenador de Plantas de Enfriamiento de Agua Entrenador de Refrigeración Equipos de Enseñanza Equipos de Formación Profesional
Estudiar la planta de refrigeración y su ciclo de trabajo.
0.51 TR
a) Compresor: Compresor hermético.
b) Condensador: Condensador refrigerado por aire, fabricado con tubería de cobre y aletas de aluminio de capacidad equivalente, con refrigeración por ventilador.
c) Evaporador: Serpentín de cobre con camisa de agua laminada. El evaporador está aislado del exterior para evitar pérdidas de calor.
d) Dispositivo de expansión: Tubo capilar.
e) Medidor de energía: Para medir la potencia del compresor.
f) Manómetro: 2 para medir HP y LP.
g) Filtro/secador adecuado.
h) Válvula de servicio de cierre manual.
i) Rotámetro para medir el caudal de refrigerante.
j) Juego de termopares.
a) Indicador digital de temperatura de 2 canales.
b) Corte HPLP: De serie.
c) Interruptores: Para el compresor y el ventilador del condensador.
d) Voltímetro: 0 250 V.
e) Amperímetro: 0 15 A.
f) Termostato: Según la norma
a) Estudiar todos los componentes utilizados en el sistema de refrigeración.
b) Estudiar el ciclo de refrigeración por compresión de vapor.
c) Determinar el efecto de la refrigeración, el trabajo de entrada, el COP real, el COP de Carnot, el COP teórico, el COP relativo, la tonelada de refrigeración y la eficiencia de la planta.
